JH高阶型60点主机
程序容量:30k程序区
输入电源:DC24V/AC100V-240V
通讯口:
RS232/RS485*2/USB/Ethernet*2(交换机功能)
可搭配扩展: HE 系列
输入电源:DC24V/AC100V-240V
通讯口:
RS232/RS485*2/USB/Ethernet*2(交换机功能)
可搭配扩展: HE 系列
所属分类:
小型PLC
JH高阶系列
60点
相关产品

JH高阶型16点主机
程序容量:16k-30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2
USB或Ethernet(二选1)
可搭配扩展: HE 系列
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2
USB或Ethernet(二选1)
可搭配扩展: HE 系列



JH高阶型40点主机
程序容量:30k程序区
输入电源:DC24V/AC100V-240V
通讯口:
RS232/RS485*2/USB/Ethernet*2(交换机功能)
可搭配扩展: HE 系列
输入电源:DC24V/AC100V-240V
通讯口:
RS232/RS485*2/USB/Ethernet*2(交换机功能)
可搭配扩展: HE 系列
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
型号 | 功能 |
JH-60T4-D
|
60 点主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60T
|
JH-60T4-A
|
60 点主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60T
|
JH-60T4-DS
|
60 点主机,36DI(NPN/PNP)/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相), 4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60T
|
JH-60T4-AS
|
60 点主机,36DI(NPN/PNP)/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60T
|
JH-60P4-DS
|
60 点主机,36DI(NPN/PNP)/24DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60T
|
JH-60P4-AS
|
60 点主机,36DI(NPN/PNP)/24DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60T
|
JH-60T12-D
|
60 点主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),12点最大 200K 高速输出,驱动电机 12 轴。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60T
|
JH-60T12-A
|
60 点主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),12点最大 200K 高速输出,驱动电机 12 轴。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60T
|
JH-60T12-DS
|
60 点主机,36DI(NPN/PNP)/24DO(NPN),其中:8 点最大 200K 高速输入(X0-X7,4 路 AB 相),12 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 12 轴。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,DC24V 电源
对应产品贴纸型号为:JH-60T
|
JH-60T12-AS
|
60 点主机,36DI(NPN/PNP)/24DO(NPN),其中:8 点最大 200K 高速输入(X0-X7, 4 路 AB 相),12 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 12 轴。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60T
|
JH-60R-D
|
60 点主机,36DI/24DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60R
|
JH-60R-A
|
60 点主机,36DI/24DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60R
|
JH-60T4-2E-D
|
60 点主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60T-2E
|
JH-60T4-2E-A
|
60 点主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60T-2E
|
JH-60T4-2E-DS
|
60 点主机,36DI(NPN/PNP)/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相), 4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口 可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60T-2E
|
JH-60T4-2E-AS
|
60 点主机,36DI(NPN/PNP)/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相), 4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口 可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输 入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60T-2E
|
JH-60P4-2E-DS
|
60 点主机,36DI(NPN/PNP)/24DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60P-2E
|
JH-60P4-2E-AS
|
60 点主机,36DI(NPN/PNP)/24DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60P-2E
|
JH-60T12-2E-D
|
60 点主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),12 点最大 200K 高速输出,驱动电机 12 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60T-2E
|
JH-60T12-2E-A
|
60 点主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),12点最大 200K 高速输出,驱动电机 12 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60T-2E
|
JH-60T12-2E-DS
|
60 点主机,36DI(NPN/PNP)/24DO(NPN),其中:8 点最大 200K 高速输入(X0-X7, 4 路 AB 相),12 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 12 轴。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60T-2E
|
JH-60T12-2E-AS
|
60 点主机,36DI(NPN/PNP)/24DO(NPN),其中:8 点最大 200K 高速输入(X0-X7,4 路 AB 相),12 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 12 轴。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60T-2E
|
JH-60R-2E-D
|
60 点主机,36DI/24DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-60R-2E
|
JH-60R-2E-A
|
60 点主机,36DI/24DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-60R-2E
|
JH-60R-2E-DS
|
60点主机,36DI(NPN/PNP)/24DO,8点最大200K高速输入(X0-X7,4路AB相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),2个BD板,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,DC24V电源
对应产品贴纸型号为:JH-60R-2E
|
JH-60R-2E-AS
|
60点主机,36DI(NPN/PNP)/24DO,8点最大200K高速输入(X0-X7,4路AB相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),2个BD板,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,AC100V-240V电源
对应产品贴纸型号为:JH-60R-2E
|
命名规则
性能特点
- 高速输入/出:4路AB相输入200Khz,8轴高速输出200Khz。
- 带以太网功能,支持在线监控,下载程序,支持MODBUS TCP/IP通讯,自由协议通讯。
- 采用RS232、RS485*2双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术,程序永久保存。
- 扩展丰富:数字量可扩展到512个,另可搭配模拟量、称重、温度扩展。
- 程序加密处理,可选择是否上传,保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。

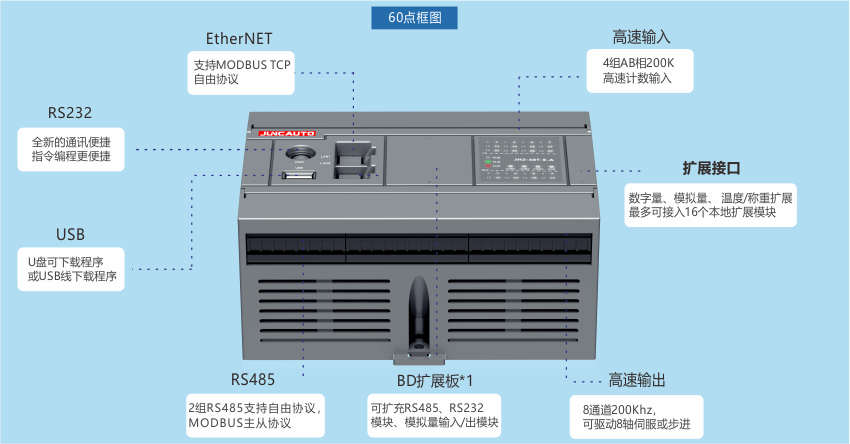

系统框图
产品接线
产品尺寸

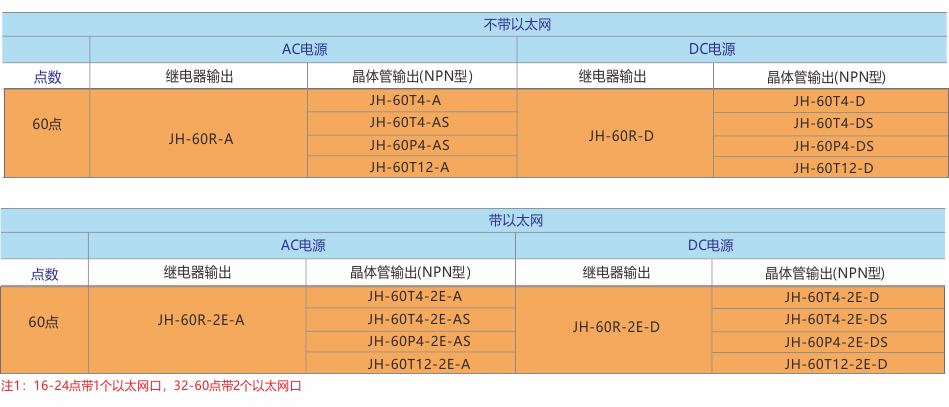

型号一览
