JH高阶型32点主机
程序容量：30k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/Ethernet*2
可搭配扩展：HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/Ethernet*2
可搭配扩展：HE 系列
所属分类：
小型PLC
JH高阶系列
32点
相关产品
JH高阶型16点主机
程序容量：16k-30k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2
USB或Ethernet（二选1）
可搭配扩展： HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2
USB或Ethernet（二选1）
可搭配扩展： HE 系列
JH高阶型40点主机
程序容量：30k程序区
输入电源：DC24V/AC100V-240V
通讯口：
RS232/RS485*2/USB/Ethernet*2（交换机功能）
可搭配扩展： HE 系列
输入电源：DC24V/AC100V-240V
通讯口：
RS232/RS485*2/USB/Ethernet*2（交换机功能）
可搭配扩展： HE 系列
JH高阶型60点主机
程序容量：30k程序区
输入电源：DC24V/AC100V-240V
通讯口：
RS232/RS485*2/USB/Ethernet*2（交换机功能）
可搭配扩展： HE 系列
输入电源：DC24V/AC100V-240V
通讯口：
RS232/RS485*2/USB/Ethernet*2（交换机功能）
可搭配扩展： HE 系列
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JH-32T4-D
|
32 点主机，16DI/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，4 点 最大 200K 高速输出，驱动电机 4 轴。支持C语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-32T
|
|
JH-32T4-A
|
32 点主机，16DI/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4轴。支持C语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32T
|
|
JH-32T4-DS
|
32 点主机，16DI（NPN/PNP）/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-32T
|
|
JH-32T4-AS
|
32 点主机，16DI（NPN/PNP）/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32T
|
|
说明：JH-32T4-D、JH-32P4-DS、JH-32T4-DS 的区别：
1. JH-32T4-D： 为 NPN 输入，NPN 输出。
2. JH-32P4-DS：为 NPN/PNP 双极性输入，PNP 输出。
3. JH-32T4-DS: 为 NPN/PNP 双极性输入，NPN 输出。
其他功能一致。交流的 PLC 功能区别同理。
|
|
|
JH-32T8-D
|
32 点主机，16DI/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，8 点最大 200K 高速输出，驱动电机 8 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，DC24V 电源
对应产品贴纸型号为：JH-32T
|
|
JH-32T8-A
|
32 点主机，16DI/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，8 点最大 200K 高速输出，驱动电机 8 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32T
|
|
JH-32T8-DS
|
32点主机，16DI（NPN/PNP）/16DO（NPN），其中：8点最大 200K高速输入(X0-X7，4路AB相)，8点最大 200k高速输出（出厂默认最高频率为100k），驱动电机8轴。支持C语言，程序容量30K。
通讯接口：RS232/RS485*2/USB，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源 对应产品贴纸型号为：JH-32T |
|
JH-32T8-AS
|
32点主机，16DI（NPN/PNP）/16DO（NPN），其中：8 点最大 200K高速输入(X0-X7，4路AB相)，8点最大 200k高速输出（出厂默认最高频率为100k），驱动电机8轴。支持C语言，程序容量30K。
通讯接口：RS232/RS485*2/USB，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V电源 对应产品贴纸型号为：JH-32T |
|
JH-32P4-DS
|
32 点主机，16DI（NPN/PNP）/16DO（PNP），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，DC24V 电源
对应产品贴纸型号为：JH-32P
|
|
JH-32P4-AS
|
32 点主机，16DI（NPN/PNP）/16DO（PNP），8 点最大 200K 高速输入(X0-X7，4 路AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32P
|
|
JH-32R-D
|
32 点主机，16DI/16DO，8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-32R
|
|
JH-32R-A
|
32 点主机，16DI/16DO，8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32R
|
|
JH-32R-DS
|
32 点主机，16DI（NPN/PNP）/16DO，8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，DC24V 电源
对应产品贴纸型号为：JH-32R
|
|
JH-32R-AS
|
32 点主机，16DI（NPN/PNP）/16DO，8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32R
|
|
JH-32T4-2E-D
|
32 点主机，16DI/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持C语言。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-32T-2E
|
|
JH-32T4-2E-A
|
32 点主机，16DI/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持C语言。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32T-2E
|
|
JH-32P4-2E-DS
|
32 点主机，16DI（NPN/PNP）/16DO（PNP），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-32P-2E
|
|
JH-32P4-2E-AS
|
32 点主机，16DI（NPN/PNP）/16DO（PNP），8 点最大 200K 高速输入(X0-X7，4 路 AB相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32P-2E
|
|
JH-32T4-2E-DS
|
32 点主机，16DI（NPN/PNP）/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字 量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-32T-2E
|
|
JH-32T4-2E-AS
|
32 点主机，16DI（NPN/PNP）/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电
对应产品贴纸型号为：JH-32T-2E
|
|
说明：JH-32T4-2E-D、JH-32P4-2E-DS、JH-32T4-2E-DS 的区别：
1、JH-32T4-2E-D： 为 NPN 输入，NPN 输出。
2、 JH-32P4-2E-DS：为 NPN/PNP 双极性输入，PNP 输出。
3、 JH-32T4-2E-DS: 为 NPN/PNP 双极性输入，NPN 输出。
其他功能一致。交流的 PLC 功能区别同理。
|
|
|
JH-32T8-2E-D
|
32 点主机，16DI/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，8 点最大 200K 高速输出，驱动电机 8 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-32T-2E
|
|
JH-32T8-2E-A
|
32 点主机，16DI/16DO（NPN），8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，8 点最大 200K 高速输出，驱动电机 8 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32T-2E
|
|
JH-32T8-2E-DS
|
32点主机，16DI（NPN/PNP）/16DO（NPN），其中：8点最大 200K高速输入(X0-X7，4路AB相)，8点最大 200k高速输出（出厂默认最高频率为100k），驱动电机8 轴。支持C语言，程序容量30K。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1个BD板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源 对应产品贴纸型号为：JH-32T-2E |
|
JH-32T8-2E-AS
|
32点主机，16DI（NPN/PNP）/16DO（NPN），其中：8点最大 200K高速输入(X0-X7，4路AB相)，8点最大 200k高速输出（出厂默认最高频率为100k），驱动电机8 轴。支持C语言，程序容量30K。
通讯接口：RS232/RS485*2/USB/Ethernet*2（交换机功能），1个BD板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V 电源 对应产品贴纸型号为：JH-32T-2E |
|
JH-32R-2E-D
|
32 点主机，16DI/16DO，8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-32R-2E
|
|
JH-32R-2E-A
|
32 点主机，16DI/16DO，8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入 /输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32R-2E
|
|
JH-32R-2E-DS
|
32 点主机，16DI（NPN/PNP）/16DO，8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可 连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-32R-2E
|
|
JH-32R-2E-AS
|
32 点主机，16DI（NPN/PNP）/16DO，8 点最大 200K 高速输入(X0-X7，4 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet*2（交换机功能），1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输 入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-32R-2E
|
命名规则
性能特点
- 高速输入/出：最大4路AB相输入200Khz，最大4轴高速输出200Khz。
- 带以太网功能，支持在线监控，下载程序，支持MODBUS TCP/IP通讯，自由协议通讯。
- 采用RS232、RS485*2双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术，程序永久保存。
- 扩展丰富：数字量可扩展到512个，另可搭配模拟量、称重、温度扩展。
- 程序加密处理，可选择是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
系统框图
产品接线

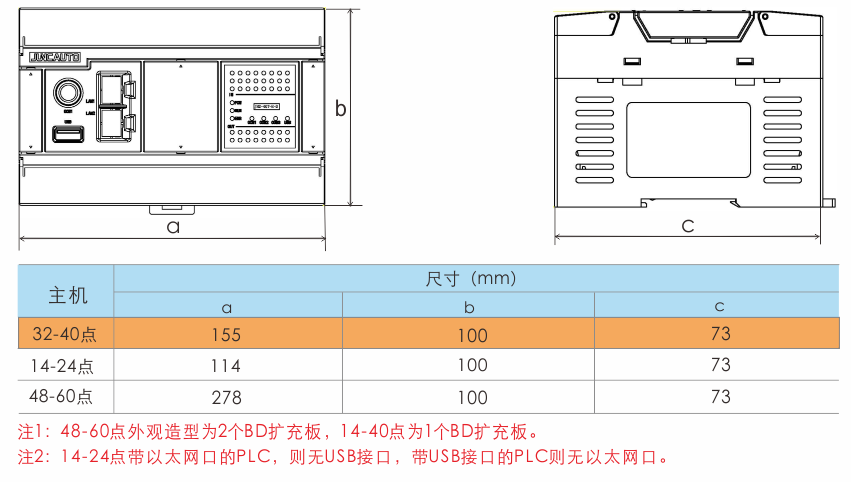

产品尺寸

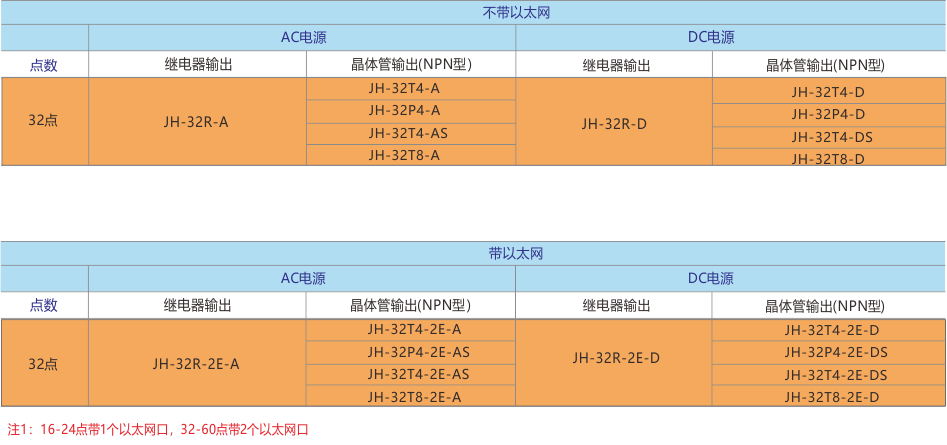

型号一览

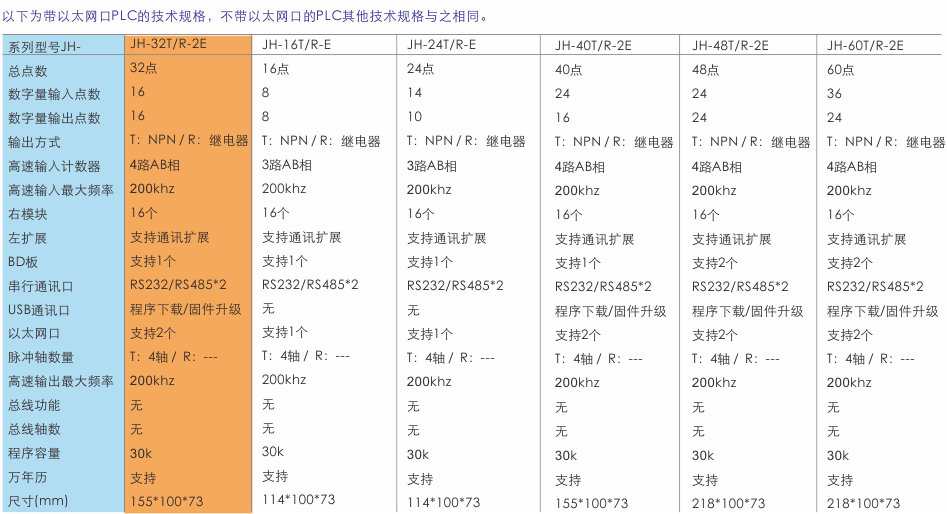

技术参数
电气规格
