JH高阶型24点主机
驱动电机：4轴
电子凸轮：不支持
程序容量：30K程序区
C语言：支持
通讯口：RS232/RS485*2/USB或Ethernet
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：30K程序区
C语言：支持
通讯口：RS232/RS485*2/USB或Ethernet
可搭配扩展：HE系列，可接16个
所属分类：
小型PLC
JH高阶系列
24点
相关产品
JH高阶型16点主机
驱动电机：4轴
电子凸轮：不支持
程序容量：16K-30K程序区
C语言：部分支持
通讯口：RS232/RS485*2/USB或Ethernet
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：16K-30K程序区
C语言：部分支持
通讯口：RS232/RS485*2/USB或Ethernet
可搭配扩展：HE系列，可接16个
JH高阶型32点主机
驱动电机：4-8轴
电子凸轮：不支持
程序容量：30K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet*2
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：30K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet*2
可搭配扩展：HE系列，可接16个
JH高阶型40点主机
驱动电机：4-8轴
电子凸轮：不支持
程序容量：30K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet*2
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：30K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet*2
可搭配扩展：HE系列，可接16个
JH高阶型60点主机
驱动电机：4-12轴
电子凸轮：不支持
程序容量：30K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet*2
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：30K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet*2
可搭配扩展：HE系列，可接16个
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JH-24T4-D
|
24点主机，14DI/10DO（NPN），6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，驱动电机4轴。支持C语言。
通讯接口：RS232/RS485*2/USB，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源 对应产品贴纸型号为：JH-24T
|
|
JH-24T4-A
|
24点主机，14DI/10DO（NPN），6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，驱动电机4轴。支持C语言。
通讯接口：RS232/RS485*2/USB，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V电源 对应产品贴纸型号为：JH-24T
|
|
JH-24R-D
|
24 点主机，14DI（NPN）/10DO(继电器)，其中：6 点最大 200K 高速输入(X0-X5， 3 路 AB 相)，支持 C 语言,程序容量 30K。
通讯接口：RS232/RS485*2，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-24R
|
|
JH-24R-A
|
24 点主机，14DI（NPN）/10DO(继电器)，其中：6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，支持 C 语言,程序容量 30K。 通讯接口：RS232/RS485*2，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源 对应产品贴纸型号为：JH-24R |
|
JH-24T4-DS
|
24点主机，14DI（NPN/PNP）/10DO（NPN），6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，驱动电机4轴。支持C语言。
通讯接口：RS232/RS485*2/USB，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源
对应产品贴纸型号为：JH-24T
|
|
JH-24T4-AS
|
24点主机，14DI（NPN/PNP）/10DO（NPN），6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，驱动电机4轴。支持C语言。
通讯接口：RS232/RS485*2/USB，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V电源 对应产品贴纸型号为：JH-24T
|
|
JH-24P4-DS
|
24 点主机，14DI（NPN/PNP）/10DO（PNP），6 点最大 200K 高速输入(X0-X5，3 路 AB相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-24P
|
|
JH-24P4-AS
|
24 点主机，14DI（NPN/PNP）/10DO（PNP），6 点最大 200K 高速输入(X0-X5，3 路 AB相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-24P
|
|
说明：JH-24T4-D、JH-24P4-DS、JH-24T4-DS 的区别：
1、JH-24T4-D： 为 NPN 输入，NPN 输出。
2、 JH-24P4-DS：为 NPN/PNP 输入，PNP 输出。
3、 JH-24T4-DS: 为 NPN/PNP 输入，NPN 输出。
其他功能一致。交流的 PLC 功能区别同理。
|
|
|
JH-1212T4-D
|
24 点主机，12DI/12DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-1212T
|
|
JH-1212T4-A
|
24 点主机，12DI/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历， AC100V-240V 电源
对应产品贴纸型号为：JH-1212T
|
|
JH-1212R-D
|
24 点主机，12DI/12DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-1212R
|
|
JH-1212R-A
|
24 点主机，12DI/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-1212R
|
|
JH-24T4-E-D
|
24点主机，14DI/10DO（NPN），6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，驱动电机4轴。支持C语言。
通讯接口：RS232/RS485*2/Ethernet，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源 对应产品贴纸型号为：JH-24T-E
|
|
JH-24T4-E-A
|
24点主机，14DI/10DO（NPN），6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，驱动电机4轴。支持C语言。
通讯接口：RS232/RS485*2/Ethernet，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V电源 对应产品贴纸型号为：JH-24T-E
|
|
JH-24T4-E-DS
|
24 点主机，14DI（NPN/PNP）/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-24T-E
|
|
JH-24T4-E-AS
|
24 点主机，14DI（NPN/PNP）/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB相)，4 点最大 200K 高速输出，驱动电机 4 轴。支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-24T-E
|
|
说明：JH-24T4-E-D、JH-24T4-E-DS 的区别：
1、JH-24T4-E-D：为 NPN 输入，NPN 输出。
2、 JH-24T4-E-DS: 为 NPN/PNP 输入，NPN 输出。
其他功能一致。交流的 PLC 功能区别同理
|
|
|
JH-24R-E-D
|
24 点主机，14DI/10DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，继电器输出。支持C语言
通讯接口：RS232/RS485*2/Ethernet，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-24R-E
|
|
JH-24R-E-A
|
24 点主机，14DI/10DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，继电器输出。支持C语言
通讯接口：RS232/RS485*2/Ethernet，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-24R-E
|
|
JH-24R-E-DS
|
24 点主机，14DI（NPN/PNP）/10DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH-24R-E
|
|
JH-24R-E-AS
|
24 点主机，14DI（NPN/PNP）/10DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，继电器输出。支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH-24R-E
|
命名规则
性能特点
- 高速输入/出：最大3路AB相输入200Khz，最大4轴高速输出200Khz。
- 带以太网功能，支持在线监控，下载程序，支持MODBUS TCP/IP通讯，自由协议通讯。
- 采用RS232、RS485*2双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术，程序永久保存。
- 扩展丰富：数字量可扩展到512个，另可搭配模拟量、称重、温度扩展。
- 程序加密处理，可选择是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
系统框图
产品接线
产品尺寸

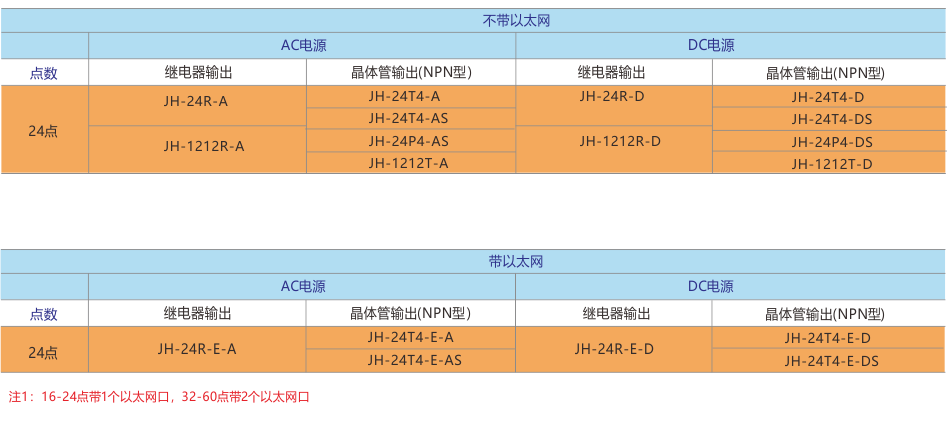

型号一览
| 型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | 总线功能 | 程序容量 | 是否支持C语言 | 供电 | |
| JH-24T4-D | 24点 | 14（6） | 10（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
| JH-24T4-A | 24点 | 14（6） | 10（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-24R-D | 24点 | 14（6） | 10（-） | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2 | / | 200K | / | 不支持 | 30K | 支持 | DC24V | |
| JH-24R-A | 24点 | 14（6） | 10（-） | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2 | / | 200K | / | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-1212T4-D | 24点 | 12（6） | 12（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
| JH-1212T4-A | 24点 | 12（6） | 12（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-1212R-D | 24点 | 12（6） | 12（-） | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485/USB | / | 200K | / | 不支持 | 30K | 支持 | DC24V | |
| JH-1212R-A | 24点 | 12（6） | 12（-） | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485/USB | / | 200K | / | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-24T4-E-D | 24点 | 14（6） | 10（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
| JH-24T4-E-A | 24点 | 14（6） | 10（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-24R-E-D | 24点 | 14（6） | 10（-） | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | / | 200K | / | 不支持 | 30K | 支持 | DC24V | |
| JH-24R-E-A | 24点 | 14（6） | 10（-） | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | / | 200K | / | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-24T4-DS | 24点 | 14（6） | 10（4） | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
| JH-24T4-AS | 24点 | 14（6） | 10（4） | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-24P4-DS | 24点 | 14（6） | 10（4） | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
| JH-24P4-AS | 24点 | 14（6） | 10（4） | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-24T4-E-DS | 24点 | 14（6） | 10（4） | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
| JH-24T4-E-AS | 24点 | 14（6） | 10（4） | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-24P4-E-DS | 24点 | 14（6） | 10（4） | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
| JH-24P4-E-AS | 24点 | 14（6） | 10（4） | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
| JH-24R-E-DS | 24点 | 14（6） | 10（-） | NPN/PNP | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | / | 200K | / | 不支持 | 30K | 支持 | DC24V | |

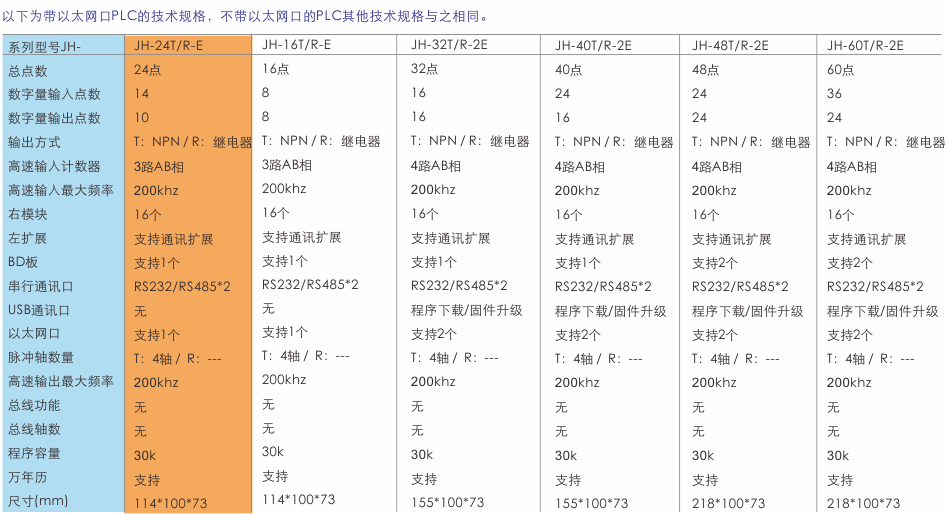

电气规格
