JH高阶型16点主机
驱动电机:4轴
电子凸轮:不支持
程序容量:16K-30K程序区
C语言:部分支持
通讯口:RS232/RS485*2/USB或Ethernet
可搭配扩展:HE系列,可接16个
电子凸轮:不支持
程序容量:16K-30K程序区
C语言:部分支持
通讯口:RS232/RS485*2/USB或Ethernet
可搭配扩展:HE系列,可接16个
所属分类:
小型PLC
JH高阶系列
16点
相关产品


JH高阶型32点主机
驱动电机:4-8轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个

JH高阶型40点主机
驱动电机:4-8轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个

JH高阶型60点主机
驱动电机:4-12轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
型号 | 功能 |
JH-16R-D
|
16 点主机,8DI/8DO,1 路(X0~X1)AB 相最大 200K 高速输入,2 路(X2~X5)AB 相最大 50K 高速输入,继电器输出。不支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,DC24V 电源
对应产品贴纸型号为:JH-16R
|
JH-16R-A
|
16 点主机,8DI/8DO,1 路(X0~X1)AB 相最大 200K 高速输入,2 路(X2~X5)AB 相 最大 50K 高速输入,继电器输出。不支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-16R
|
JH-16R-DS
|
16点主机,8DI(NPN/PNP)/8DO,1路(X0~X1)AB相最大200K高速输入,2路(X2~X5)AB相最大50K高速输入,继电器输出。不支持C语言。
通讯接口:RS232/RS485*2/USB,1个BD板,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,DC24V电源
对应产品贴纸型号为:JH-16R
|
JH-16R-AS
|
16点主机,8DI(NPN/PNP)/8DO,1路(X0~X1)AB相最大200K高速输入,2路(X2~X5)AB相最大50K高速输入,继电器输出。不支持C语言。
通讯接口:RS232/RS485*2/USB,1个BD板,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,AC100V-240V电源
对应产品贴纸型号为:JH-16R
|
JH-16T2-D
|
16 点主机,8DI(NPN)/8DO(NPN),1 路(X0~X1)AB 相最大 200K 高速输入,2 路(X2~X5)AB 相最大 50K 高速输入。2 点最大 200K 高速输出,驱动电机 2 轴。不支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,DC24V 电源
对应产品贴纸型号为:JH-16T
|
JH-16T2-A
|
16 点主机,8DI(NPN)/8DO(NPN),1 路(X0~X1)AB 相最大 200K 高速输入,2 路 (X2~X5)AB 相最大 50K 高速输入。2 点最大 200K 高速输出,驱动电机 2 轴。不支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-16T
|
JH-16T4-D
|
16 点主机,8DI(NPN)/8DO(NPN),6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。不支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,DC24V 电源
对应产品贴纸型号为:JH-16T
|
JH-16T4-A
|
16 点主机,8DI(NPN)/8DO(NPN),6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。不支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-16T
|
JH-16T4-DS
|
16 点主机,8DI(NPN/PNP)/8DO(NPN),其中:1 路(X0~X1)AB 相最大 200K 高速 输入,2 路(X2~X5)AB 相最大 50K 高速输入。4 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 4 轴。不支持 C 语言,程序容量 16K。 D 寄存器掉电 保存区为 D500-D999。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-16T
|
JH-16T4-AS
|
16 点主机,8DI(NPN/PNP)/8DO(NPN),其中:1 路(X0~X1)AB 相最大 200K 高速 输入,2 路(X2~X5)AB 相最大 50K 高速输入。4 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 4 轴。不支持 C 语言,程序容量 16K。D 寄存器掉电保存区为 D500-D999。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-16T
|
JH-16P4-DS
|
16 点主机,8DI(NPN/PNP)/8DO(PNP),其中:1 路(X0~X1)AB 相最大 200K 高速 输入,2 路(X2~X5)AB 相最大 50K 高速输入。4 点最大 200k 高速输出(出厂默认 最高频率为 100k),驱动电机 4 轴。不支持 C 语言,程序容量16K。 D 寄存器掉电 保存区为 D500-D999。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-16P
|
JH-16P4-AS
|
16 点主机,8DI(NPN/PNP)/8DO(PNP),其中:1 路(X0~X1)AB 相最大 200K 高速 输入,2 路(X2~X5)AB 相最大 50K 高速输入。4 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 4 轴。不支持 C 语言,程序容量 16K。D 寄存器掉电保 存区为 D500-D999。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-16P
|
JH-16T4-E-D
|
16 点主机,8DI(NPN)/8DO(NPN),6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/Ethernet,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-16T-E
|
JH-16T4-E-A
|
16 点主机,8DI(NPN)/8DO(NPN),6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/Ethernet,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-16T-E
|
JH-16T4-E-DS
|
16 点主机,8DI(NPN/PNP)/8DO(NPN),6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/Ethernet,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-16T-E
|
JH-16T4-E-AS
|
16 点主机,8DI(NPN/PNP)/8DO(NPN),6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/Ethernet,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-16T-E
|
说明:JH-16T4-E-D、JH-16T4-E-DS 的区别:
1、JH-16T4-E-D: 为 NPN 输入,NPN 输出。
2、 JH-16T4-E-DS:为 NPN/PNP 双极性输入,NPN 输出。
3、 其他功能一致。交流的 PLC 功能区别同理。
|
|
JH-16R-E-D
|
16 点主机,8DI(NPN)/8DO,6 点最大 200K 高速输入(X0-X5,3 路 AB 相),继电器输出。支持 C 语言。
通讯接口:RS232/RS485*2/Ethernet,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-16R-E
|
JH-16R-E-A
|
16 点主机,8DI(NPN)/8DO,6 点最大 200K 高速输入(X0-X5,3 路 AB 相),继电器输出。支持 C 语言。
通讯接口:RS232/RS485*2/Ethernet,1 个 BD 板,左扩展接口可连接物联网模块 或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-16R-E
|
命名规则
性能特点
- 高速输入/出:最大3路AB相输入200Khz,最大4轴高速输出200Khz。
- 带以太网功能,支持在线监控,下载程序,支持MODBUS TCP/IP通讯,自由协议通讯。
- 采用RS232、RS485*2双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术,程序永久保存。
- 扩展丰富:数字量可扩展到512个,另可搭配模拟量、称重、温度扩展。
- 程序加密处理,可选择是否上传,保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。
系统框图
产品接线

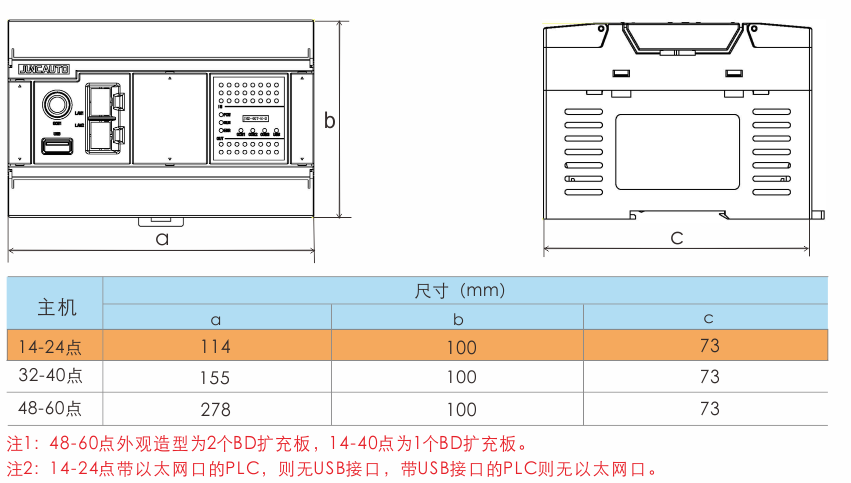

产品尺寸

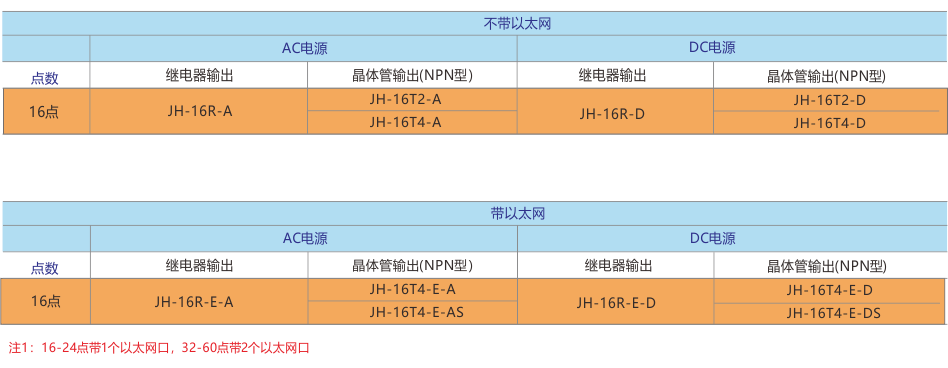

型号一览
型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | 总线功能 | 程序容量 | 是否支持C语言 | 供电 | |
JH-16R-D | 16点 | 8(3) | 8(-) | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/USB | / | 200K | / | 不支持 | 16K | 不支持 | DC24V | |
JH-16R-A | 16点 | 8(3) | 8(-) | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/USB | / | 200K | / | 不支持 | 16K | 不支持 | AC100V-240V | |
JH-16T2-D | 16点 | 8(3) | 8(2) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 2 | 200K | 默认100khz,最高200khz | 不支持 | 16K | 不支持 | DC24V | |
JH-16T2-A | 16点 | 8(3) | 8(2) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 2 | 200K | 默认100khz,最高200khz | 不支持 | 16K | 不支持 | AC100V-240V | |
JH-16T4-D | 16点 | 8(6) | 8(4) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
JH-16T4-A | 16点 | 8(6) | 8(4) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
JH-16T4-E-D | 16点 | 8(6) | 8(4) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
JH-16T4-E-A | 16点 | 8(6) | 8(4) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
JH-16R-E-D | 16点 | 8(6) | 8(-) | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | / | 200K | / | 不支持 | 30K | 支持 | DC24V | |
JH-16R-E-A | 16点 | 8(6) | 8(-) | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | / | 200K | / | 不支持 | 30K | 支持 | AC100V-240V | |
JH-16R-DS | 16点 | 8(3) | 8(-) | NPN/PNP | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/USB | / | 200K | / | 不支持 | 16K | 不支持 | DC24V | |
JH-16R-AS | 16点 | 8(3) | 8(-) | NPN/PNP | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/USB | / | 200K | / | 不支持 | 16K | 不支持 | AC100V-240V | |
JH-16T2-DS | 16点 | 8(3) | 8(2) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 2 | 200K | 默认100khz,最高200khz | 不支持 | 16K | 不支持 | DC24V | |
JH-16T2-AS | 16点 | 8(3) | 8(2) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 2 | 200K | 默认100khz,最高200khz | 不支持 | 16K | 不支持 | AC100V-240V | |
JH-16T4-DS | 16点 | 8(3) | 8(4) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
JH-16T4-AS | 16点 | 8(3) | 8(4) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
JH-16P4-DS | 16点 | 8(3) | 8(4) | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
JH-16P4-AS | 16点 | 8(3) | 8(4) | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
JH-16P4-E-DS | 16点 | 8(6) | 8(4) | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
JH-16P4-E-AS | 16点 | 8(6) | 8(4) | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V | |
JH-16T4-E-DS | 16点 | 8(6) | 8(4) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | DC24V | |
JH-16T4-E-AS | 16点 | 8(6) | 8(4) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/Ethernet | 4 | 200K | 默认100khz,最高200khz | 不支持 | 30K | 支持 | AC100V-240V |
电气规格
