JH2总线型60点主机
程驱动电机：12轴
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
所属分类：
小型PLC
JH2标准型
60点
相关产品
JH2总线型32点主机
驱动电机：8轴
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
JH2总线型40点主机
驱动电机：8轴
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JH2-60T12-E-D
|
60点主机，36DI（NPN）/24DO（NPN），其中：8点最大200K高速输入(X0-X7，4路AB相)，8点最大200k高速输出（出厂默认最高频率为100k），脉冲轴和总线轴共12轴，总线轴与脉冲轴数可自由分配，其中脉冲轴最多可驱动8轴。支持C语言，程序容量60K。 通讯接口：RS232/RS485*2/USB/Ethernet/EtherCAT（传输速率为100Mbps），2个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源 |
|
JH2-60R12-E-D
|
60点主机，36DI（NPN）/24DO(继电器)，其中：8点最大200K高速输入(X0-X7，4路AB相)，继电器输出，12轴总线轴。支持C语言，程序容量60K。 通讯接口：RS232/RS485*2/USB/Ethernet/EtherCAT（传输速率为100Mbps），2个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源 |
命名规则
性能特点
- 脉冲控制方式与总线控制：总线与脉冲轴相结合，可灵活自由分配。
- 高速输入/出：4路AB相输入200Khz,8轴高速输出200Khz。
- 带以太网功能，支持在线监控，下载程序，支持MODBUS TCP/IP通讯，自由协议通讯。
- 采用RS232、RS485双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术，程序永久保存。
- 扩展丰富：数字量可扩展到512个，另可搭配模拟量、称重、温度扩展。
- 程序加密处理，可选择是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
- 开发人性化：完全自主研发总线平台，入门更简单。
- 更贴近用户：无需导入XML文件，总线即插即用。

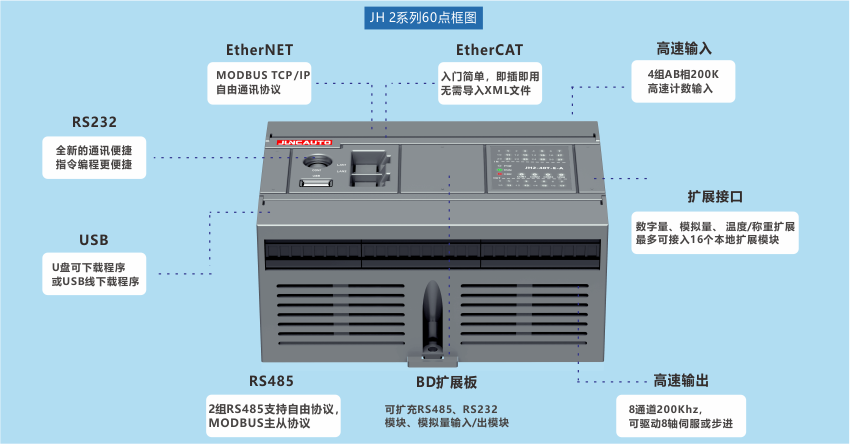

系统框图
产品接线

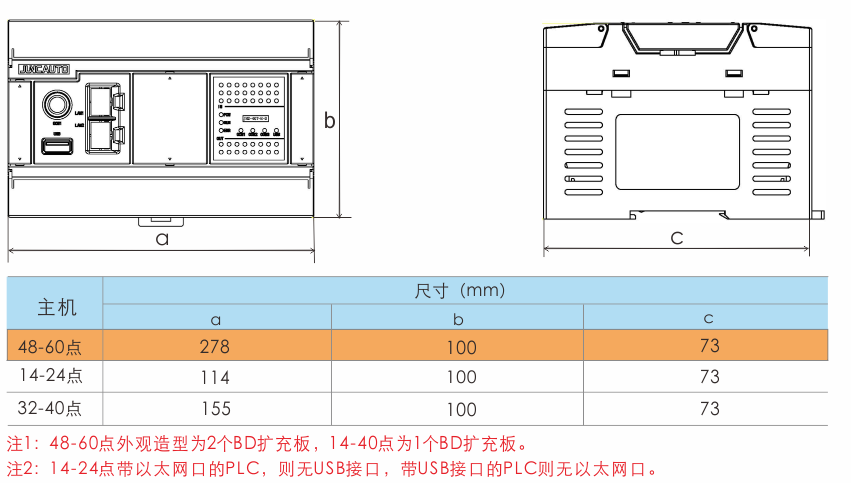

产品尺寸
型号一览
| 型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | 总线功能 | 总线轴数 | 程序容量 | 是否支持C语言 | 供电 |
| JH2-60T12-E-D | 60点 | 36（8） | 24（8） | NPN | NPN | 16个 | 256/256 | 2 | RS232/RS485*2/USB/Ethernet | 8 | 200K | 200K | EtherCAT | 12 | 60K | 支持 | DC24V |
| JH2-60R12-E-D | 60点 | 36（8） | 24（-） | NPN | 继电器 | 16个 | 256/256 | 2 | RS232/RS485*2/USB/Ethernet | / | 200K | / | EtherCAT | 12 | 60K | 支持 | DC24V |
技术参数
电气规格
