JH2总线型40点主机
驱动电机:8~32轴
电子凸轮:不支持
程序容量:60K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展:HE系列,可接16个
电子凸轮:不支持
程序容量:60K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展:HE系列,可接16个
所属分类:
小型PLC
JH2标准型
40点
相关产品
JH2总线型32点主机
驱动电机:8~32轴
电子凸轮:不支持
程序容量:60K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展:HE系列,可接16个
电子凸轮:不支持
程序容量:60K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展:HE系列,可接16个
JH2总线型48点主机
程驱动电机:12~32轴
电子凸轮:不支持
程序容量:60K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展:HE系列,可接16个
电子凸轮:不支持
程序容量:60K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展:HE系列,可接16个
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
型号 | 功能 |
JH2-40T8-E-D
|
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 8 轴,可自由分配。支持C语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2-40T-E
|
JH2-40T8-E-A
|
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 8 轴,可自由分配。支持C语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2-40T-E
|
JH2-40T8-E-DS
|
40 点主机,24DI(NPN/PNP)/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 8 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2-40T-E
|
JH2-40T8-E-AS
|
40 点主机,24DI(NPN/PNP)/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 8 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2-40T-E
|
JH2-40T16-E-DS
|
40 点主机,24DI(NPN/PNP)/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 16 轴,可自由分配。 支持 C 语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2-40T-E
|
JH2-40T16-E-AS
|
40 点主机,24DI(NPN/PNP)/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 16 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2-40T-E
|
JH2-40P8-E-DS
|
40 点主机,24DI(NPN/PNP)/16DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 8 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2-40P-E
|
JH2-40P8-E-AS
|
40 点主机,24DI(NPN/PNP)/16DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 8 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2-40P-E
|
JH2-40P16-E-DS
|
40 点主机,24DI(NPN/PNP)/16DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 16 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2-40P-E
|
JH2-40P16-E-AS
|
40 点主机,24DI(NPN/PNP)/16DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 16 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/ USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2-40P-E
|
JH2-40R8-E-D
|
40 点主机,24DI/16DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出,8 轴总线轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2-40R-E
|
JH2-40R8-E-A
|
40 点主机,24DI/16DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出,8 轴总线轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,1 个 BD板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2-40R-E
|
JH2-40R8-E-DS
|
40 点主机,24DI(NPN/PNP)/16DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出,8 轴总线轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连 接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/ 输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2-40R-E
|
JH2-40R8-E-AS
|
40 点主机,24DI(NPN/PNP)/16DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出,8 轴总线轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连 接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/ 输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2-40R-E
|
JH2-40T16-E-D
|
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 16 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/ 输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2-40T-E
|
JH2-40T16-E-A
|
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点 最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 16 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/ 输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2-40T-E
|
JH2-40T32-E-D
|
40 点主机,24DI(NPN)/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 32 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2-40T-E
|
JH2-40T32-E-A
|
40 点主机,24DI(NPN)/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 32 轴,可自由分配。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2-40T-E
|

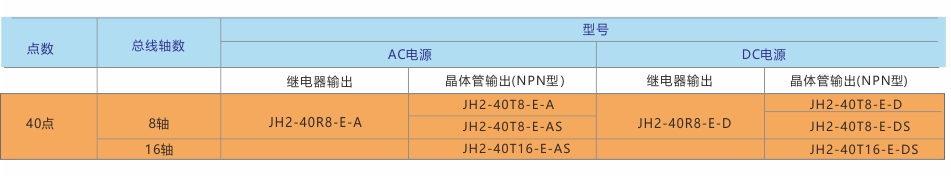

命名规则
性能特点
- 脉冲控制方式与总线控制:总线与脉冲轴相结合,可灵活自由分配。
- 高速输入/出:4路AB相输入200Khz,8轴高速输出200Khz。
- 带以太网功能,支持在线监控,下载程序,支持MODBUS TCP/IP通讯,自由协议通讯。
- 采用RS232、RS485双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术,程序永久保存。
- 扩展丰富:数字量可扩展到512个,另可搭配模拟量、称重、温度扩展。
- 程序加密处理,可选择是否上传,保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。
- 开发人性化:完全自主研发总线平台,入门更简单。
- 更贴近用户:无需导入XML文件,总线即插即用。
系统框图
产品接线

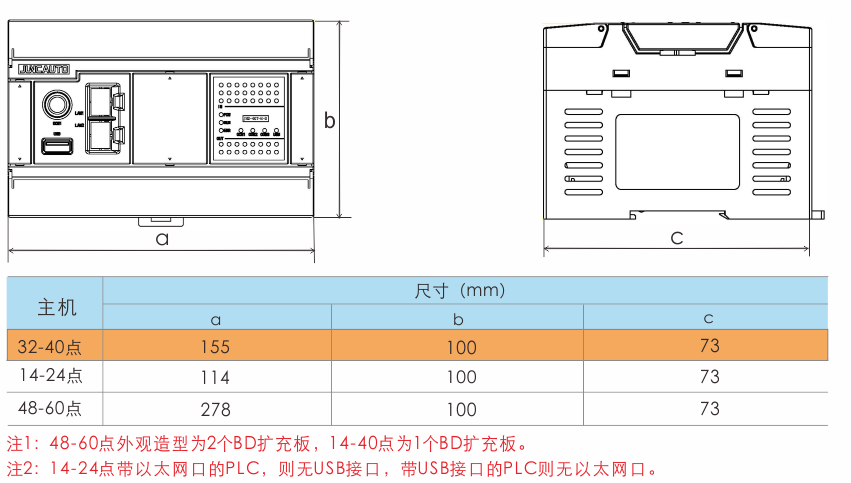

产品尺寸
型号一览
型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | EtherCAT总线功能 | 总线轴数 | 程序容量 | 是否支持C语言 | 供电 |
JH2-40T8-E-D | 40点 | 24(8) | 16(8) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | DC24V |
JH2-40T8-E-A | 40点 | 24(8) | 16(8) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | AC100V-240V |
JH2-40R8-E-D | 40点 | 24(8) | 16(-) | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | / | 200K | / | EtherCAT | 8 | 60K | 支持 | DC24V |
JH2-40R8-E-A | 40点 | 24(8) | 16(-) | NPN | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | / | 200K | / | EtherCAT | 8 | 60K | 支持 | AC100V-240V |
JH2-40T16-E-D | 40点 | 24(8) | 16(8) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 16 | 60K | 支持 | DC24V |
JH2-40T16-E-A | 40点 | 24(8) | 16(8) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 16 | 60K | 支持 | AC100V-240V |
JH2-40T32-E-D | 40点 | 24(8) | 16(8) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 32 | 60K | 支持 | DC24V |
JH2-40T32-E-A | 40点 | 24(8) | 16(8) | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 32 | 60K | 支持 | AC100V-240V |
JH2-40T8-E-DS | 40点 | 24(8) | 16(8) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | DC24V |
JH2-40T8-E-AS | 40点 | 24(8) | 16(8) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | AC100V-240V |
JH2-40P8-E-DS | 40点 | 24(8) | 16(8) | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | DC24V |
JH2-40P8-E-AS | 40点 | 24(8) | 16(8) | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | AC100V-240V |
JH2-40R8-E-DS | 40点 | 24(8) | 16(-) | NPN/PNP | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | / | 200K | / | EtherCAT | 8 | 60K | 支持 | DC24V |
JH2-40R8-E-AS | 40点 | 24(8) | 16(-) | NPN/PNP | 继电器 | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | / | 200K | / | EtherCAT | 8 | 60K | 支持 | AC100V-240V |
JH2-40T16-E-DS | 40点 | 24(8) | 16(8) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 16 | 60K | 支持 | DC24V |
JH2-40T16-E-AS | 40点 | 24(8) | 16(8) | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 16 | 60K | 支持 | AC100V-240V |
JH2-40P16-E-DS | 40点 | 24(8) | 16(8) | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 16 | 60K | 支持 | DC24V |
JH2-40P16-E-AS | 40点 | 24(8) | 16(8) | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/USB/Ethernet/EtherCAT | 8 | 200K | 默认100khz,最高200khz | EtherCAT | 16 | 60K | 支持 | AC100V-240V |
电气规格
