JH2总线型24点主机
程序容量：60K程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/EtherCAT
可搭配扩展： HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/EtherCAT
可搭配扩展： HE 系列
所属分类：
小型PLC
JH2标准型
24点
相关产品
JH2总线型32点主机
程序容量：60k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展： HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展： HE 系列
JH2总线型40点主机
程序容量：60k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/ USB/Ethernet/EtherCAT
可搭配扩展： HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/ USB/Ethernet/EtherCAT
可搭配扩展： HE 系列
JH2总线型48点主机
程序容量：60k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/ USB/Ethernet/EtherCAT
可搭配扩展： HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/ USB/Ethernet/EtherCAT
可搭配扩展： HE 系列
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JH2-24T8-D
|
24 点主机，14DI/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持C语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，DC24V 电源
对应产品贴纸型号为：JH2-24T
|
|
JH2-24T8-A
|
24 点主机，14DI/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持C语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2-24T
|
|
JH2-24T8-DS
|
24 点主机，14DI（NPN/PNP）/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH2-24T
|
|
JH2-24T8-AS
|
24 点主机，14DI（NPN/PNP）/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2-24T
|
|
JH2-24P8-DS
|
24 点主机，14DI（NPN/PNP）/10DO（PNP），6 点最大 200K 高速输入(X0-X5，3 路 AB相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH2-24P
|
|
JH2-24P8-AS
|
24 点主机，14DI（NPN/PNP）/10DO（PNP），6 点最大 200K 高速输入(X0-X5，3 路 AB相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2-24P
|
|
JH2-24T16-D
|
24 点主机，14DI（NPN）/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 16 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH2-24T
|
|
JH2-24T16-A
|
24 点主机，14DI（NPN）/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 16 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2-24T
|
|
JH2-24T32-D
|
24 点主机，14DI（NPN）/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 32 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH2-24T
|
|
JH2-24T32-A
|
24 点主机，14DI（NPN）/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，5 点最大 200K 高速输出，驱动电机 5 轴，脉冲轴和总线轴共 32 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2-24T
|
命名规则
性能特点
- 脉冲控制方式与总线控制：总线与脉冲轴相结合，可灵活自由分配。
- 高速输入/出：4路AB相输入200Khz,8轴高速输出200Khz。
- 带以太网功能，支持在线监控，下载程序，支持MODBUS TCP/IP通讯，自由协议通讯。
- 采用RS232、RS485双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术，程序永久保存。
- 扩展丰富：数字量可扩展到512个，另可搭配模拟量、称重、温度扩展。
- 程序加密处理，可选择是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
- 开发人性化：完全自主研发总线平台，入门更简单。
- 更贴近用户：无需导入XML文件，总线即插即用。
系统框架
产品接线
产品尺寸

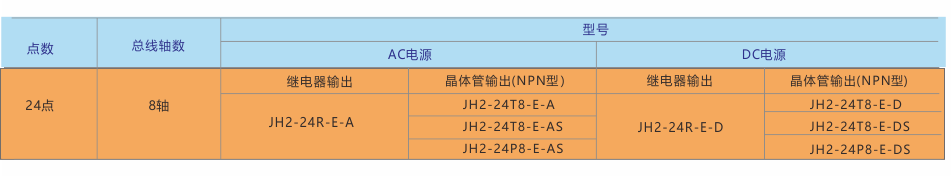

型号一览
技术参数
电气规格
