JH2总线型16点主机
驱动电机：8~32轴
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/EtherCAT
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/EtherCAT
可搭配扩展：HE系列，可接16个
所属分类：
小型PLC
JH2标准型
16点
相关产品
JH2总线型32点主机
驱动电机：8~32轴
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
JH2总线型40点主机
驱动电机：8~32轴
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
JH2总线型48点主机
程驱动电机：12~32轴
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JH2-16T8-D
|
16 点主机，8DI（NPN）/8DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)， 4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，DC24V 电源
对应产品贴纸型号为：JH2-16T
|
|
JH2-16T8-A
|
16 点主机，8DI（NPN）/8DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)， 4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256）， 有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2-16T
|
|
JH2-16T8-DS
|
16 点主机，8DI（NPN/PNP）/8DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH2-16T
|
|
JH2-16T8-AS
|
16 点主机，8DI（NPN/PNP）/8DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)， 4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2-16T
|
|
JH2-16P8-DS
|
16 点主机，8DI（NPN/PNP）/8DO（PNP），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH2-16P
|
|
JH2-16P8-AS
|
16 点主机，8DI（NPN/PNP）/8DO（PNP），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 8 轴，可自由分配。支持C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2-16P
|
|
JH2-16T16-D
|
16点主机，8DI（NPN）/8DO（NPN），6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，驱动电机4轴，脉冲轴和总线轴共16轴，可自由分配。支持C语言。
通讯接口：RS232/RS485*2/EtherCAT，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源
对应产品贴纸型号为：JH2-16T
|
|
JH2-16T16-A
|
16点主机，8DI（NPN）/8DO（NPN），6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，驱动电机4轴，脉冲轴和总线轴共16轴，可自由分配。支持C语言。
通讯接口：RS232/RS485*2/EtherCAT，1个BD板，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V电源
对应产品贴纸型号为：JH2-16T
|
|
说明：JH2-16T8-D、JH2-16T8-DS、JH2-16P8-DS 的区别：
1、JH2-16T8-D： 为 NPN 输入，NPN 输出。
2、 JH2-16T8-DS：为 NPN/PNP 双极性输入，NPN 输出。
3、 JH2-16P8-DS：为 NPN/PNP 双极性输入，PNP 输出。
其他功能一致。交流的 PLC 功能区别同理。
|
|
|
JH2-16T32-D
|
16 点主机，8DI（NPN）/8DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 32 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH2-16T
|
|
JH2-16T32-A
|
16 点主机，8DI（NPN）/8DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 32 轴，可自由分配。支持 C 语言。
通讯接口：RS232/RS485*2/EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2-16T
|

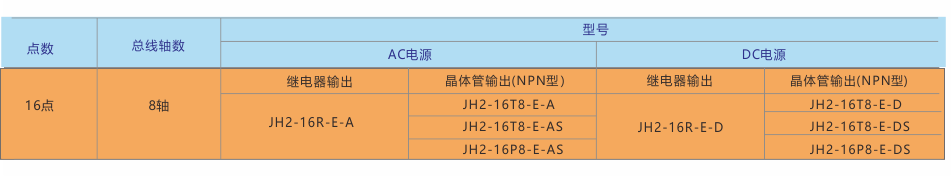

命名规则
性能特点
- 脉冲控制方式与总线控制：总线与脉冲轴相结合，可灵活自由分配。
- 高速输入/出：4路AB相输入200Khz,8轴高速输出200Khz。
- 带以太网功能，支持在线监控，下载程序，支持MODBUS TCP/IP通讯，自由协议通讯。
- 采用RS232、RS485双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术，程序永久保存。
- 扩展丰富：数字量可扩展到512个，另可搭配模拟量、称重、温度扩展。
- 程序加密处理，可选择是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
- 开发人性化：完全自主研发总线平台，入门更简单。
- 更贴近用户：无需导入XML文件，总线即插即用。
系统框图
产品接线

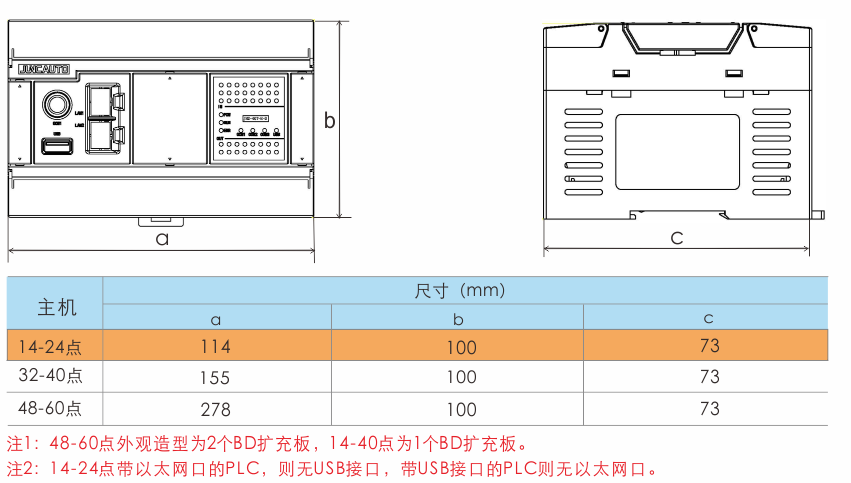

产品尺寸

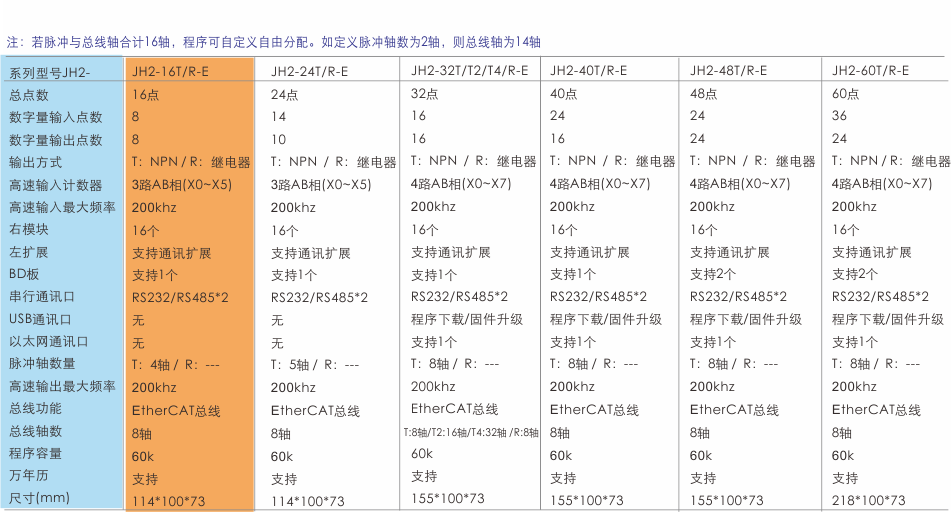

型号一览
| 型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | EtherCAT总线功能 | 总线轴数 | 程序容量 | 是否支持C语言 | 供电 |
| JH2-16T8-D | 16点 | 8（6） | 8（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | DC24V |
| JH2-16T8-A | 16点 | 8（6） | 8（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | AC100V-240V |
| JH2-16T16-D | 16点 | 8（6） | 8（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 16 | 60K | 支持 | DC24V |
| JH2-16T16-A | 16点 | 8（6） | 8（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 16 | 60K | 支持 | AC100V-240V |
| JH2-16T32-D | 16点 | 8（6） | 8（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 32 | 60K | 支持 | DC24V |
| JH2-16T32-A | 16点 | 8（6） | 8（4） | NPN | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 32 | 60K | 支持 | AC100V-240V |
| JH2-16T8-DS | 16点 | 8（6） | 8（4） | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | DC24V |
| JH2-16T8-AS | 16点 | 8（6） | 8（4） | NPN/PNP | NPN | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | AC100V-240V |
| JH2-16P8-DS | 16点 | 8（6） | 8（4） | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | DC24V |
| JH2-16P8-AS | 16点 | 8（6） | 8（4） | NPN/PNP | PNP | 16个 | 256/256 | 1 | RS232/RS485*2/EtherCAT | 4 | 200K | 默认100khz,最高200khz | EtherCAT | 8 | 60K | 支持 | AC100V-240V |
电气规格
