JTM运动控制型16点主机

驱动电机:4轴
电子凸轮:支持
程序容量:16K程序区
C语言:不支持
通讯口:RS232/RS485
可搭配扩展:TE系列,可接16个

所属分类:

小型PLC

JTM系列

16点


相关产品


JEM运动控制型32点主机

JEM运动控制型32点主机

程序容量:30k程序区
输入电源:DC24V
通讯口:RS232/RS485/USB/以太网/ EtherCAT 总线带电子凸轮
可搭配扩展:SE、CE系列

查看更多

JT5M运动控制型32点主机

JT5M运动控制型32点主机

驱动电机:8~32轴
电子凸轮:支持
程序容量:60K程序区
C语言:支持
通讯口:RS232/RS485/USB/Ethernet/EtherCAT
可搭配扩展:TE系列,可接16个

查看更多

JH2M运动控制型16点主机

JH2M运动控制型16点主机

程驱动电机:8~32轴
电子凸轮:支持
程序容量:60K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/EtherCAT
可搭配扩展:HE系列,可接16个

查看更多

JH2M运动控制型24点主机

JH2M运动控制型24点主机

程驱动电机:8~32轴
电子凸轮:支持
程序容量:60K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/EtherCAT
可搭配扩展:HE系列,可接16个

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JTM-16T
16 点紧凑运动控制主机,8DI/8DO(NPN 晶体管),4 点最大 200k 高速输(X0-X3) 入,4 点最大 150K 高速输出,带电子凸轮。
通讯接口:RS232/RS485,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),DC24V 电源
对应产品丝印型号为:JTM-16T

命名规则

性能特点

  • 可扩展到256个隔离输入/输出口。
  • 先进的掉电保存技术,程序永久保存。
  • 脉冲控制方式:可驱动多达12轴步进/伺服电机。
  • 程序加密处理,可设置是否上传,保护用户的知识产权。
  • 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。
  • 采用RS232、RS485双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。

产品接线



产品尺寸

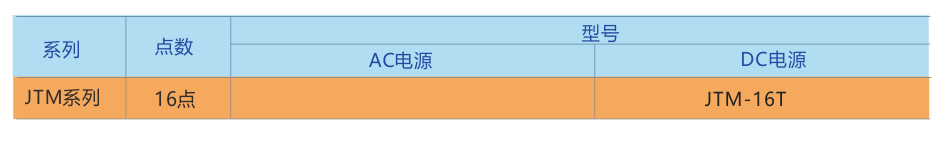

型号一览

型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JTM-16T 16点 8(4) 8(4) NPN NPN 16个 256/256 / RS232/RS485 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V

电子凸轮PLC带示波器功能



运动控制功能







典型应用



文件名称

文件大小

发布时间

预览/下载

JUNCAUTO编程手册基础指令篇V1.12 Build.pdf

2022-04-20

选型手册 2023产品目录表

2023-07-30

系统寄存器.xlsx

2022-04-20

军创组态编辑软件使用手册 .pdf

2022-04-20

手册彩页:2023 JUNCAUTO军创产品选型手册V14

2023-07-30
