JEM运动控制型32点主机
输入电源：DC24V
通讯口：RS232/RS485/USB/以太网/ EtherCAT 总线带电子凸轮
可搭配扩展：SE、CE系列
所属分类：
小型PLC
JEM系列
32点
相关产品
JT5M运动控制型32点主机
电子凸轮：支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485/USB/Ethernet/EtherCAT
可搭配扩展：TE系列，可接16个
JH2M运动控制型32点主机
电子凸轮：支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485*2/ USB/Ethernet/EtherCAT
可搭配扩展：HE系列，可接16个
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JEM6-1616T-E |
32点总线型运动控制主机，16DI(NPN)/16DO(NPN)，4路AB相最大200K高速输入(X0-X7)，4点最大200k高速输出（出厂默认最高频率为100k），驱动电机4轴。带电子凸轮功能，支持C语言，程序容量60K。 通讯接口:RS232/RS485/USB/以太网/ EtherCAT总线（6轴）带电子凸轮，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），DC24V电源 |
|
JEM16-1616T-E |
32点总线型运动控制主机，16DI(NPN)/16DO(NPN)，4路AB相最大200K高速输入(X0-X7)，4点最大200k高速输出（出厂默认最高频率为100k），驱动电机4轴。带电子凸轮功能，支持C语言程序容量60K。 通讯接口:RS232/RS485/USB/以太网/ EtherCAT总线（16轴）带电子凸轮，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），DC24V电源 |
|
JEM32-1616T-E |
32点总线型运动控制主机，16DI(NPN)/16DO(NPN)，4路AB相最大200K高速输入(X0-X7)，4点最大200k高速输出（出厂默认最高频率为100k），驱动电机4轴。带电子凸轮功能，支持C语言程序容量60K。 通讯接口:RS232/RS485/USB/以太网/ EtherCAT总线（32轴）带电子凸轮，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），DC24V电源 |
性能特点
- 可扩展到256个隔离输入/输出口。
- 先进的掉电保存技术，程序永久保存。
- 脉冲控制方式：可驱动多达12轴步进/伺服电机。
- 程序加密处理，可设置是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
- 采用RS232、RS485双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
系统框图
产品接线
产品尺寸

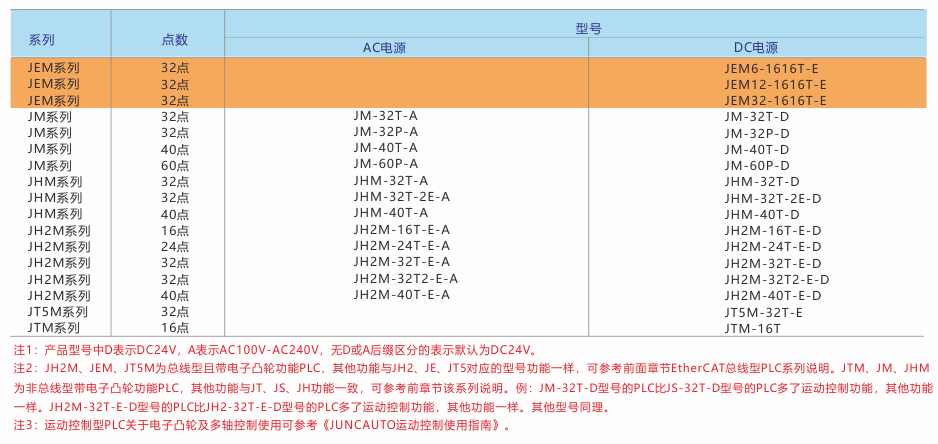

型号一览
| 型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | 总线功能 | 总线轴数 | 程序容量 | 是否支持C语言 | 供电 |
| JEM6-1616T-E | 32点 | 16（4） | 16（4） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB/以太网 | 4 | 200K | 200K | EtherCAT | 6 | 60K | 支持 | DC24V |
| JEM16-1616T-E | 32点 | 16（4） | 16（4） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB/以太网 | 4 | 200K | 200K | EtherCAT | 16 | 60K | 支持 | DC24V |
| JEM32-1616T-E | 32点 | 16（4） | 16（4） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB/以太网 | 4 | 200K | 200K | EtherCAT | 32 | 60K | 支持 | DC24V |
电子凸轮PLC带示波器功能
运动控制功能
典型应用
