JH2M运动控制型16点主机
程序容量：60k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/ EtherCAT
可搭配扩展：HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/ EtherCAT
可搭配扩展：HE 系列
所属分类：
小型PLC
JH2M系列
16点
相关产品
JH2M运动控制型32点主机
程序容量：60k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/ USB/Ethernet/EtherCAT
可搭配扩展：HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/ USB/Ethernet/EtherCAT
可搭配扩展：HE 系列
JH2M运动控制型40点主机
程序容量：60k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE 系列
JH2M运动控制型48点主机
程序容量：60k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE 系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展：HE 系列
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JH2M-16T8-E-D
|
16 点总线型运动控制主机，8DI/8DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 8 轴，可自由分配。
通讯接口：RS232/RS485*2/USB/ EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，带电子凸轮，DC24V 电源
对应产品贴纸型号为：JH2M-16T-E
|
|
JH2M-16T8-E-A
|
16 点总线型运动控制主机，8DI/8DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 8 轴，可自由分配。
通讯接口：RS232/RS485*2/USB/ EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，带电子凸轮，AC100V-240V 电源
对应产品贴纸型号为：JH2M-16T-E
|
|
JH2M-16T16-E-D
|
16 点总线型运动控制主机，8DI（NPN）/8DO（NPN），其中：6 点最大 200K 高速输入 (X0-X5，3 路 AB 相)，脉冲轴和总线轴共 16 轴（其中带 4 点最大 100K 高速输出， 驱动脉冲电机 4 轴），可自由分配。带电子凸轮，支持 C 语言，程序容量 60K。
通讯接口：RS232/RS485*2/USB/ EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH2M-16T-E
|
|
JH2M-16T16-E-A
|
16 点总线型运动控制主机，8DI（NPN）/8DO（NPN），其中：6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 100K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共 16 轴，可自由分配。带电子凸轮，支持 C 语言，程序容量 60K。
通讯接口：RS232/RS485*2/USB/ EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2M-16T-E
|
|
JH2M-16T32-E-D
|
16 点总线型运动控制主机，8DI（NPN）/8DO（NPN），其中：6 点最大 200K 高速输入 (X0-X5，3 路 AB 相)，脉冲轴和总线轴共 32 轴（其中带 4 点最大 100K 高速输出， 驱动脉冲电机 4 轴），可自由分配。带电子凸轮，支持 C 语言，程序容量 60K。
通讯接口：RS232/RS485*2/USB/ EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JH2M-16T-E
|
|
JH2M-16T32-E-A
|
16 点总线型运动控制主机，8DI（NPN）/8DO（NPN），其中：6 点最大 200K 高速输入 (X0-X5，3 路 AB 相)，4 点最大 100K 高速输出，驱动电机 4 轴，脉冲轴和总线轴共32 轴，可自由分配。带电子凸轮，支持 C 语言，程序容量 60K。
通讯接口：RS232/RS485*2/USB/ EtherCAT，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JH2M-16T-E
|
命名规则
性能特点
- 可扩展到256个隔离输入/输出口。
- 先进的掉电保存技术，程序永久保存。
- 脉冲控制方式：可驱动多达12轴步进/伺服电机。
- 程序加密处理，可设置是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
- 采用RS232、RS485双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
系统框图
产品接线
产品尺寸

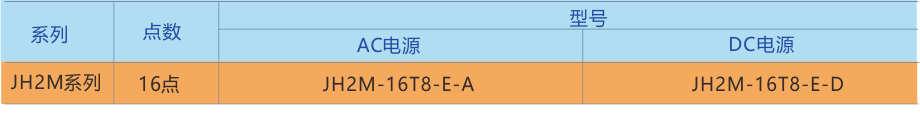

型号一览
电子凸轮PLC带示波器功能
运动控制功能
典型应用
