JS标准型60点主机
程序容量：30k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485/USB
可搭配扩展：SE、CE系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485/USB
可搭配扩展：SE、CE系列
所属分类：
小型PLC
JS标准系列
60点
相关产品
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JS-60R-D
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24 点继电器输出。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-60R-A
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24 点继电器输出。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V电源
|
|
JS-60T4-D
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点最大 50K高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-60T4-A
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点最大 50K高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
|
JS-60T12-D
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，12 点最大200K 高速输出，NPN 输出，驱动电机 12 台。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-60T12-A
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，12 点最大200K 高速输出，NPN 输出，驱动电机 12 台。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
|
JS3-60T4-E-D
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大200K 高速输出，NPN 输出，驱动电机 4 台。
通讯接口: RS232/RS485*2/以太网，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS3-60T4-E-A
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大200K 高速输出，NPN 输出，驱动电机 4 台。
通讯接口: RS232/RS485*2/以太网，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
|
JS3-60T12-E-D
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点最大 50K高速输入，12 点最大 200K 高速输出，NPN 输出，驱动电机 12 台。
通讯接口: RS232/RS485*2/以太网，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS3-60T12-E-A
|
60 点主机，36DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点最大 50K高速输入，12 点最大 200K 高速输出，NPN 输出，驱动电机 12 台。
通讯接口：RS232/RS485*2/以太网，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
|
JS3-60T-E-D
|
60点主机，36DI/24DO，6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，NPN输出，驱动电机4台。通讯接口: RS232/RS485*2/以太网，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），DC24V电源
|
|
JS3-60T-E-A
|
60点主机，36DI/24DO，6点最大200K高速输入(X0-X5，3路AB相)，4点最大200K高速输出，NPN输出，驱动电机4台。通讯接口: RS232/RS485*2/以太网，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），AC100V-240V电源
|
|
JS3-60P-E-D
|
60点主机，36DI/24DO，6点最大200K高速输入(X0-X5，3路AB相)/2点最大50K高速输入，12点最大200K高速输出，NPN输出，驱动电机12台，通讯接口: RS232/RS485*2/以太网，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），DC24V电源
|
|
JS3-60P-E-A
|
60点主机，36DI/24DO，6点最大200K高速输入(X0-X5，3路AB相)/2点最大50K高速输入，12点最大200K高速输出，NPN输出，驱动电机12台，通讯接口: RS232/RS485*2/以太网，左扩展接口可连接物联网模块或485通讯模块，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256），AC100V-240V电源
|
|
JS-60R-DS
|
60 点主机，36DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24点继电器输出，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-60R-AS
|
60 点主机，36DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24点继电器输出，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为
256/256），AC100V-240V 电源
|
|
JS-60T4-DS
|
60 点主机，36DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点 最大 50K 高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-60T4-AS
|
60 点主机，36DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点 最大 50K 高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V电源
|
|
JS-60T12-DS
|
60 点主机，36DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4点（前 4 轴）最大 200K 高速输出，8 点（后 8 轴）最大 50K 高速输出，NPN 输出，驱动电机 12 台。支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为
256/256），DC24V 电源
|
|
JS-60T12-AS
|
60 点主机，36DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4点（前 4 轴）最大 200K 高速输出，8 点（后 8 轴）最大 50K 高速输出，NPN 输出， 驱动电机 12 台。支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为
256/256），AC100V-240V 电源
|
|
JS-60P4-DS
|
60 点主机，36DI(NPN)/24DO(PNP)，其中：6 点最大 200K 高速输入(X0-X5，3 路 AB
相)/2 点最大 50K 高速输入，4 点最大 200k 高速输出（出厂默认最高频率为 100k），
驱动电机 4 台，支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧
可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-60P4-AS
|
60 点主机，36DI(NPN)/24DO(PNP)，其中：6 点最大 200K 高速输入(X0-X5，3 路 AB
相)/2 点最大 50K 高速输入，4 点最大 200k 高速输出（出厂默认最高频率为 100k），
驱动电机 4 台，支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧
可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
|
JS-60P12-DS
|
60 点主机，36DI(NPN)/24DO(PNP)，其中：6 点最大 200K 高速输入(X0-X5，3 路 AB
相)，4 点（前 4 轴）最大 200k 高速输出（出厂默认最高频率为 100k），8 点（后 8
轴）最大 50K 高速输出，驱动电机 12 台。支持 C 语言，程序容量 30K。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧
可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-60P12-AS
|
60 点主机，36DI(NPN)/24DO(PNP)，其中：6 点最大 200K 高速输入(X0-X5，3 路 AB
相)，4 点（前 4 轴）最大 200k 高速输出（出厂默认最高频率为 100k），8 点（后 8
轴）最大 50K 高速输出，驱动电机 12 台。支持 C 语言，程序容量 30K。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧
可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|

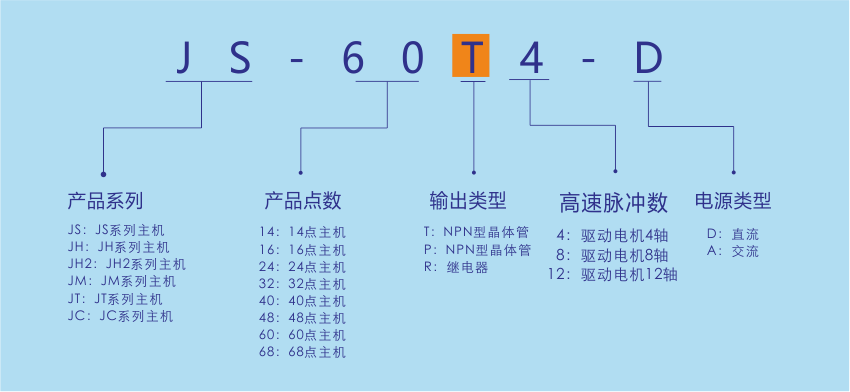

命名规则
性能特点
- 脉冲控制方式：可驱动多达12轴步进/伺服电机。
- 支持单相高速计数多达12路，差分高速计数输入多达6路：最大频率200khz。
- 带以太网功能，支持在线监控，下载程序，支持MODBUS TCP/IP通讯，自由协议通讯。
- 采用RS232、RS485双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术，程序永久保存。
- 可扩展到256个隔离输入/输出口。
- 程序加密处理，可选择是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
产品接线
产品尺寸

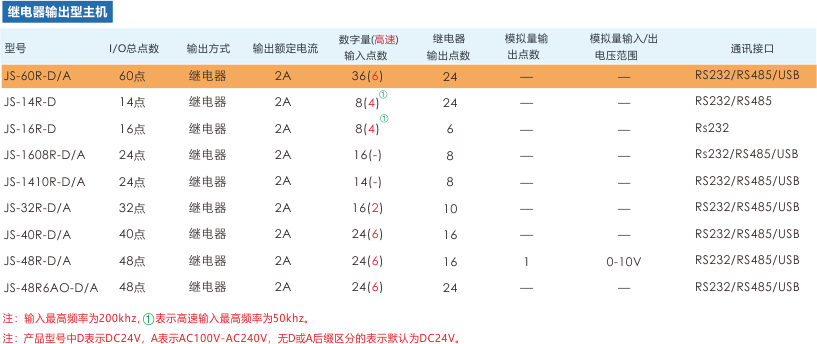

型号一览
| 型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | EtherCAT总线功能 | 总线轴数 | 程序容量 | 是否支持C语言 | 供电 |
| JS-60R-D | 60点 | 36（6） | 24（-） | NPN | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | DC24V |
| JS-60R-A | 60点 | 36（6） | 24（-） | NPN | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-60T4-D | 60点 | 36（6） | 24（4） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | DC24V |
| JS-60T4-A | 60点 | 36（6） | 24（4） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-60T12-D | 60点 | 36（6） | 24（8） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 12 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | DC24V |
| JS-60T12-A | 60点 | 36（6） | 24（8） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 12 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-68T4-D | 60点 | 36（6） | 32（4） | NPN | NPN | 16个 | 256/256 | / | RS232/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | DC24V |
| JS-60R-DS | 60点 | 36（6） | 24（-） | NPN/PNP | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | DC24V |
| JS-60R-AS | 60点 | 36（6） | 24（-） | NPN/PNP | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-60T4-DS | 60点 | 36（6） | 24（4） | NPN/PNP | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | DC24V |
| JS-60T4-AS | 60点 | 36（6） | 24（4） | NPN/PNP | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-60T12-DS | 60点 | 36（6） | 24（8） | NPN/PNP | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 12 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | DC24V |
| JS-60T12-AS | 60点 | 36（6） | 24（8） | NPN/PNP | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 12 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | AC100V-240V |
电气规格
