JS标准型32点主机

程序容量:16K-30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485/USB
可搭配扩展:SE、CE系列

所属分类:

小型PLC

JS标准系列

32点


相关产品


JS标准型14点主机

JS标准型14点主机

程序容量:16K程序区
输入电源:DC24V
通讯口:RS232/RS485
可搭配扩展:SE、CE系列

查看更多

JS标准型16点主机

JS标准型16点主机

程序容量:16K程序区
输入电源:DC24V
通讯口:RS232/RS485
可搭配扩展:SE、CE系列

查看更多

JS标准型24点主机

JS标准型24点主机

程序容量:16K程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485/USB
可搭配扩展:SE、CE系列

查看更多

JS标准型40点主机

JS标准型40点主机

程序容量:30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/Open CAN(带 16 个 CAN 伺服或步进)/RS485/USB
可搭配扩展:SE、CE系列

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JS-32R-D
32 点主机,16DI/16DO,2 点最大 200K 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K高速输入,16 点继电器输出。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模 块(连主机最大数字量输入/输出为 256/256),无万年历,DC24V 电源
JS-32R-A
32 点主机,16DI/16DO,2 点最大 200K 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K高速输入,16 点继电器输出。通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),无万年历,AC100V-240V 电源
JS-32T4-D
32 点主机,16DI/16DO,2 点最大 200K 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K高速输入,4 点最大 200K 高速输出,NPN 输出,驱动电机 4 台。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为
256/256),无万年历,DC24V 电源
JS-32T4-A
32 点主机,16DI/16DO,2 点最大 200K 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K高速输入,4 点最大 200K 高速输出,NPN 输出,驱动电机 4 台。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为
256/256),无万年历,AC100V-240V 电源
JS-32T-E-D
32点主机,16DI/16DO,6点最大200K高速输入(X0-X5,3路AB相),4点最大200K高速输出,NPN输出,驱动电机4台。通讯接口:RS232/RS485/以太网, 左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),DC24V电源
JS-32T-E-A
32点主机,16DI/16DO,6点最大200K高速输入(X0-X5,3路AB相),4点最大200K高速输出,NPN输出,驱动电机4台。通讯接口:RS232/RS485/以太网, 左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),AC100V-240V电源
JS-32T4-DS
32点主机,16DI(NPN/PNP)/16DO(NPN),2点最大200K高速输入(X0-X1,1路AB相)/2点最大50K高速输入,4点最大200K高速输出,NPN输出,驱动电机4台。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),无万年历,DC24V电源。D寄存器掉电保存区为D500-D999
JS-32T4-AS
32点主机,16DI(NPN/PNP)/16DO(NPN),2点最大200K高速输入(X0-X1,1路AB相)/2点最大50K高速输入,4点最大200K高速输出,NPN输出,驱动电机4台。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),无万年历,AC100V-240V电源
JS-32T4-E-D
32 点主机,16DI/16DO,6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K高速输出,NPN 输出,驱动电机 4 台。
通讯接口:RS232/RS485/以太网, 左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/ 输出为 256/256),DC24V 电源。
JS-32T4-E-A
32 点主机,16DI/16DO,6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K 高速输出,NPN 输出,驱动电机 4 台。
通讯接口:RS232/RS485/以太网, 左扩展接口可 连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/ 输出为 256/256),AC100V-240V 电源
JS-32T4L-D
32 点主机,16DI/16DO,6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大200K 高速输出,NPN 输出,驱动电机 4 台。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JS-32T4L-A
32 点主机,16DI/16DO,6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大200K 高速输出,NPN 输出,驱动电机 4 台。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V 电源
JS-32T4L-DS
32点主机,16DI(NPN/PNP)/16DO(NPN),6点最大200K高速输入(X0-X5,3路AB相),4点最大200K高速输出,NPN输出,驱动电机4台。支持C语言。通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),DC24V电源
JS-32T4L-AS
32点主机,16DI(NPN/PNP)/16DO(NPN),6点最大200K高速输入(X0-X5,3路AB相),4点最大200K高速输出,NPN输出,驱动电机4台。支持C语言。通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),AC100V-240V电源
JS-32T8-D
32 点主机,16DI/16DO,6 点最大 200K 高速输入(X0-X5,3 路 AB 相),8 点最大 200K高速输出,NPN 输出,驱动电机 8 台。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JS-32T8-A
32 点主机,16DI/16DO,6 点最大 200K 高速输入(X0-X5,3 路 AB 相),8 点最大 200K高速输出,NPN 输出,驱动电机 8 台。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V 电源
JS-32T8-DS
32点主机,16DI(NPN/PNP)/16DO(NPN),6点最大200K高速输入(X0-X5,3路AB相),4点(前4轴)最大200K高速输出,4点(后4轴)最大50K高速输出,NPN输出,驱动电机8台。支持C语言。通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),DC24V电源
JS-32T8-AS
32点主机,16DI(NPN/PNP)/16DO(NPN),6点最大200K高速输入(X0-X5,3路AB相),4点(前4轴)最大200K高速输出,4点(后4轴)最大50K高速输出,NPN输出,驱动电机8台。支持C语言。通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),AC100V-240V电源
JS-32R-DS
32 点主机,16DI(NPN/PNP)/16DO,2 点最大 200K 高速输入(X0-X1,1 路 AB 相)/2点最大 50K 高速输入,16 点继电器输出。不支持 C 语言。通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),无万年历,DC24V 电源。D 寄存器掉电保存区为 D500-D999
JS-32R-AS
32 点主机,16DI(NPN/PNP)/16DO,2 点最大 200K 高速输入(X0-X1,1 路 AB 相)/2点最大 50K 高速输入,16 点继电器输出。不支持 C 语言。通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),无万年历,AC100V-240V 电源。D 寄存器掉电保存区为 D500-D99
JS-32P4-DS
32 点主机,16DI(NPN)/16DO(PNP),2 点最大 200K 高速输入(X0-X1,1 路 AB 相)/2
点最大 50K 高速输入,4 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动
电机 4 台。不支持 C 语言,程序容量 16K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/
输出为 256/256),无万年历,DC24V 电源。
JS-32P4-AS
32 点主机,16DI(NPN)/16DO(PNP),2 点最大 200K 高速输入(X0-X1,1 路 AB 相)/2
点最大 50K 高速输入,4 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动
电机 4 台。不支持 C 语言,程序容量 16K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/
输出为 256/256),无万年历,AC100V-240V 电源

命名规则

性能特点

  • 脉冲控制方式:可驱动多达12轴步进/伺服电机。
  • 支持单相高速计数多达12路,差分高速计数输入多达6路:最大频率200khz。
  • 带以太网功能,支持在线监控,下载程序,支持MODBUS TCP/IP通讯,自由协议通讯。
  • 采用RS232、RS485双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。
  • 先进的掉电保存技术,程序永久保存。
  • 可扩展到256个隔离输入/输出口。
  • 程序加密处理,可选择是否上传,保护用户的知识产权。
  • 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。

产品接线

产品尺寸

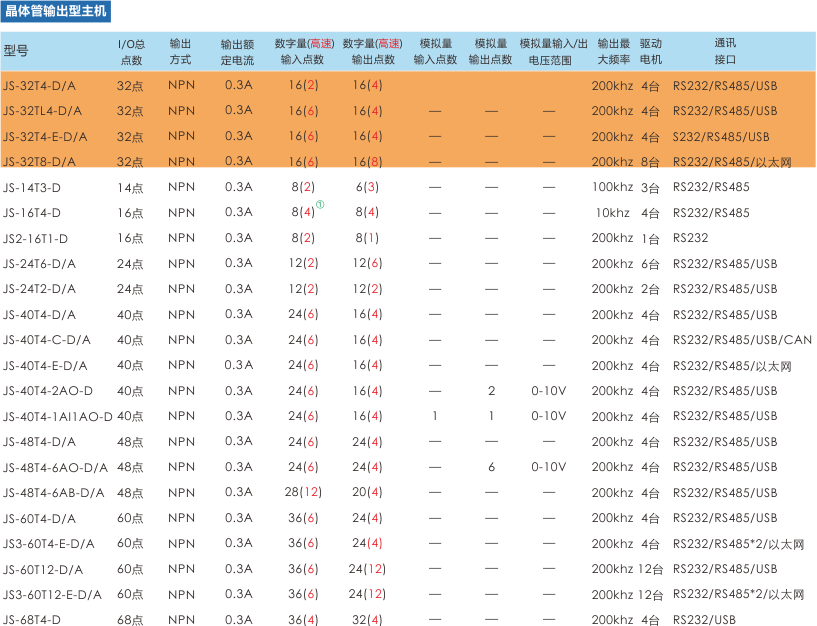

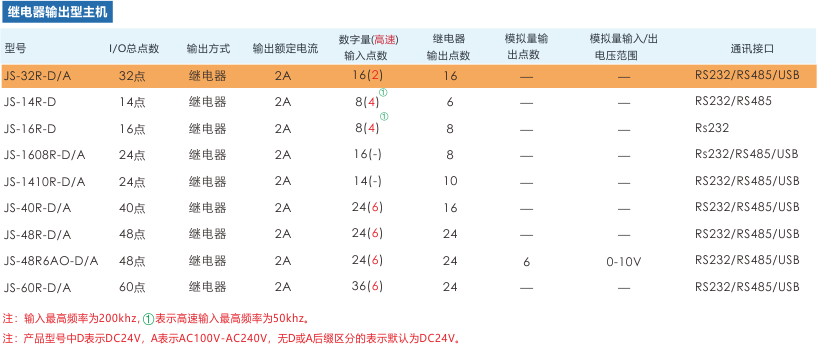

型号一览



型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JS-32R-D 32点 16(4) 16(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 16K 不支持 DC24V
JS-32R-A 32点 16(4) 16(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 16K 不支持 AC100V-240V
JS-32T4-D 32点 16(4) 16(4) NPN NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 16K 不支持 DC24V
JS-32T4-A 32点 16(4) 16(4) NPN NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 16K 不支持 AC100V-240V
JS-32T-E-D 32点 16(6) 16(4) NPN NPN 16个 256/256 / RS232/RS485/以太网 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JS-32T-E-A 32点 16(6) 16(4) NPN NPN 16个 256/256 / RS232/RS485/以太网 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JS-32T4L-D 32点 16(6) 16(4) NPN NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JS-32T4L-A 32点 16(6) 16(4) NPN NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JS-32T8-D 32点 16(6) 16(8) NPN NPN 16个 256/256 / RS232/RS485/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JS-32T8-A 32点 16(6) 16(8) NPN NPN 16个 256/256 / RS232/RS485/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JS-32T4-DS 32点 16(4) 16(4) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 16K 不支持 DC24V
JS-32T4-AS 32点 16(4) 16(4) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 16K 不支持 AC100V-240V
JS-32R-DS 32点 16(4) 16(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 16K 不支持 DC24V
JS-32R-AS 32点 16(4) 16(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 16K 不支持 AC100V-240V
JS-32T8-DS 32点 16(6) 16(8) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JS-32T8-AS 32点 16(6) 16(8) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JS-32T4L-DS 32点 16(6) 16(4) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JS-32T4L-AS 32点 16(6) 16(4) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
