JS标准型24点主机

程序容量:16K程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485/USB
可搭配扩展:SE、CE系列

所属分类:

小型PLC

JS标准系列

24点


相关产品


JS标准型14点主机

JS标准型14点主机

程序容量:16K程序区
输入电源:DC24V
通讯口:RS232/RS485
可搭配扩展:SE、CE系列

查看更多

JS标准型16点主机

JS标准型16点主机

程序容量:16K程序区
输入电源:DC24V
通讯口:RS232/RS485
可搭配扩展:SE、CE系列

查看更多

JS标准型32点主机

JS标准型32点主机

程序容量:16K-30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485/USB
可搭配扩展:SE、CE系列

查看更多

JS标准型40点主机

JS标准型40点主机

程序容量:30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/Open CAN(带 16 个 CAN 伺服或步进)/RS485/USB
可搭配扩展:SE、CE系列

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JS-24T3-D
24 点主机,12DI(NPN)/12DO(NPN),其中:2 点最大 200k 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K 高速输入,3 点最大 200k 高速输(出厂默认最高频率为 100k), 驱动电机 3 台。不支持 C 语言,程序容量 16K。通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源。
JS-24T3-A
24 点主机,12DI(NPN)/12DO(NPN),其中:2 点最大 200k 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K 高速输入,3 点最大 200k 高速输出(出厂默认最高频率为 100k), 驱动电机 3 台。不支持 C 语言,程序容量 16K。通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V 电源。
JS-24T6-D
24 点主机,12DI/12DO,2 点最大 200k 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K高速输入,6 点最大 200K 高速输出,NPN 输出,驱动电机 6 台。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),DC24V 电源
JS-24T6-A
24 点主机,12DI/12DO,2 点最大 200k 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K高速输入,6 点最大 200K 高速输出,NPN 输出,驱动电机 6 台。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),AC100V-240V 电源
JS-24T6-DS
24点主机,12DI(NPN/PNP)/12DO(NPN),2点最大200k高速输入(X0-X1,1路AB相)/2点最大50K高速输入,6点最大200K高速输出,NPN输出,驱动电机6台。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),DC24V电源。D寄存器掉电保存区为D500-D999
JS-24T6-AS
24点主机,12DI(NPN/PNP)/12DO(NPN),2点最大200k高速输入(X0-X1,1路AB相)/2点最大50K高速输入,6点最大200K高速输出,NPN输出,驱动电机6台。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),AC100V-240V电源。D寄存器掉电保存区为D500-D999
JS-24T2-D
24 点主机,12DI/12DO,2 点最大 200k 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K高速输入,2 点最大 200k 高速输出,NPN 输出,驱动电机 2 台。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),DC24V 电源
JS-24T2-A
24 点主机,12DI/12DO,2 点最大 200k 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K高速输入,2 点最大 200k 高速输出,NPN 输出,驱动电机 2 台。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),AC100V-240V 电源
JS-24T2-DS
24点主机,12DI(NPN/PNP)/12DO,2点最大200k高速输入(X0-X1,1路AB相)/2点最大50K高速输入,2点最大200k高速输出,NPN输出,驱动电机2台。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),DC24V电源。D寄存器掉电保存区为D500-D999
JS-24T2-AS
24点主机,12DI(NPN/PNP)/12DO,2点最大200k高速输入(X0-X1,1路AB相)/2点最大50K高速输入,2点最大200k高速输出,NPN输出,驱动电机2台。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),AC100V-240V电源。D寄存器掉电保存区为D500-D999
JS-24T3-C-D
24 点主机,12DI(NPN)/12DO(NPN),其中:2 点最大 200K 高速输入(X0-X1,1 路 AB 相),3 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 3 台。支持 C语言,程序容量 30K。
通讯接口:RS232/RS485/CANopen 总线(带 16 个 CAN 从站:如伺服、步进、阀岛等),右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源。
JS-24T3-C-A
24 点主机,12DI(NPN)/12DO(NPN),其中:2 点最大 200K 高速输入(X0-X1,1 路 AB 相),3 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 3 台。支持 C语言,程序容量 30K。
通讯接口:RS232/RS485/CANopen 总线(带 16 个 CAN 从站:如伺服、步进、阀岛等),右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V电源
JS-1410R-D
24 点主机,14DI/10DO,继电器输出。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),无万年历 DC24V 电源,D 寄存器掉电保存区为 D500-D999
JS-1410R-A
24 点主机,14DI/10DO,继电器输出。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),无万年历,AC100V-240V 电源,D 寄存器掉电保存区为 D500-D999
JS-1410T2-D
24 点主机,14DI/10DO,2 点最大 200k 高速输出,NPN 输出。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),无万年历DC24V 电源,D 寄存器掉电保存区为 D500-D999
JS-1410T2-A
24 点主机,14DI/10DO,2 点最大 200k 高速输出,NPN 输出。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),无万年历,AC100V-240V 电源,D 寄存器掉电保存区为 D500-D999
JS-1410RL-D
24点主机,14DI(NPN)/10DO,继电器输出。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),无万年历DC24V电源,D寄存器掉电保存区为D500-D999
JS-1410RL-A
24点主机,14DI(NPN)/10DO,继电器输出。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),无万年历,AC100V-240V电源,D寄存器掉电保存区为D500-D999
JS-1410RL-DS
24点主机,14DI(NPN/PNP)/10DO,继电器输出。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),无万年历DC24V电源,D寄存器掉电保存区为D500-D999
JS-1410RL-AS
24点主机,14DI(NPN/PNP)/10DO,继电器输出。不支持C语言。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),无万年历,AC100V-240V电源,D寄存器掉电保存区为D500-D999
JS-1608R-D
24 点主机,16DI/08DO,继电器输出。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),无万年历,DC24V 电源
JS-1608R-A
24 点主机,16DI/08DO,继电器输出。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),无万年历,AC100V-240V 电源
JS-24P6-DS
24 点主机,12DI(NPN/PNP)/12DO(PNP),其中:2 点最大 200k 高速输入(X0-X1,1 路
AB 相)/2 点最大 50K 高速输入,
6 点最大 200k 高速输出(出厂默认最高频率为 100k),
驱动电机 6 台。不支持 C 语言,程序容量 16K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输
出为 256/256),DC24V 电源。
JS-24P6-AS
24 点主机,12DI(NPN/PNP)/12DO(PNP),其中:2 点最大 200k 高速输入(X0-X1,1 路
AB 相)/2 点最大 50K 高速输入,
6 点最大 200k 高速输出(出厂默认最高频率为 100k),
驱动电机 6 台。不支持 C 语言,程序容量 16K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输
出为 256/256),AC100V-240V 电源。
JS-1410P2-DS
24 点主机,14DI(NPN)/10DO(PNP),其中:2 点最大 200k 高速输出(出厂默认最
高频率为 100k),驱动电机 2 台。不支持 C 语言,程序容量 16K。通讯接
口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为
256/256),无万年历,DC24V 电源。
JS-1410P2-AS
24 点主机,14DI(NPN)/10DO(PNP),其中:2 点最大 200k 高速输出(出厂默认最
高频率为 100k),驱动电机 2 台。不支持 C 语言,程序容量:16K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/
输出为 256/256),无万年历,AC100V-240V 电源。

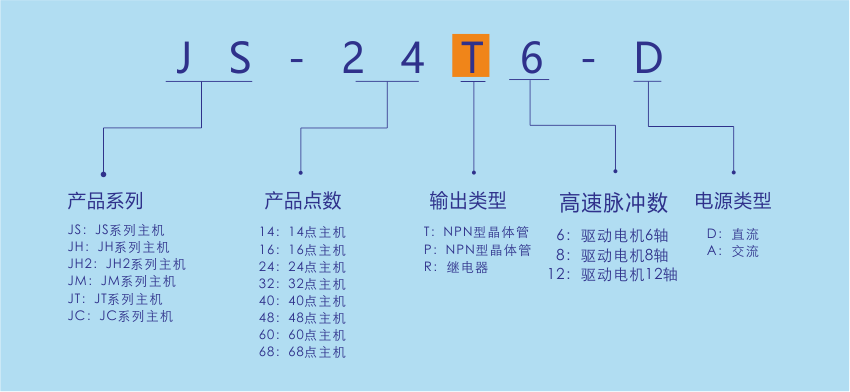

命名规则

性能特点

  • 脉冲控制方式:可驱动多达12轴步进/伺服电机。
  • 支持单相高速计数多达12路,差分高速计数输入多达6路:最大频率200khz。
  • 带以太网功能,支持在线监控,下载程序,支持MODBUS TCP/IP通讯,自由协议通讯。
  • 采用RS232、RS485双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。
  • 先进的掉电保存技术,程序永久保存。
  • 可扩展到256个隔离输入/输出口。
  • 程序加密处理,可选择是否上传,保护用户的知识产权。
  • 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。

产品接线

产品尺寸

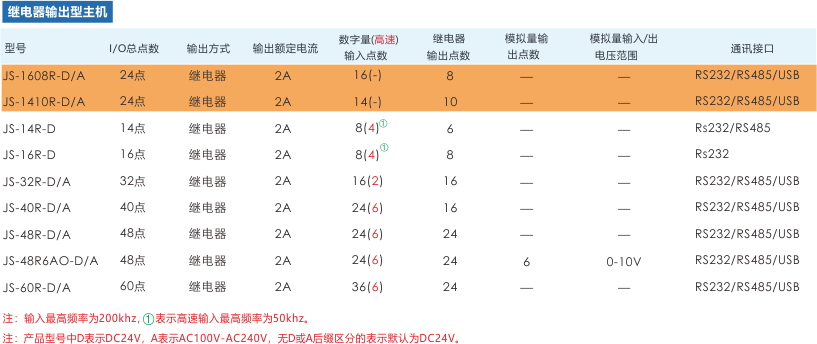

型号一览



型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JS-24T2-D 24点 12(4) 12(2) NPN NPN 16个 256/256 / RS232/RS485/USB 2 200K 默认100khz,最高200khz 不支持 / 16K 不支持 DC24V
JS-24T2-A 24点 12(4) 12(2) NPN NPN 16个 256/256 / RS232/RS485/USB 2 200K 默认100khz,最高200khz 不支持 / 16K 不支持 AC100V-240V
JS-24T6-D 24点 12(4) 12(6) NPN NPN 16个 256/256 / RS232/RS485/USB 6 200K 默认100khz,最高200khz 不支持 / 16K 不支持 DC24V
JS-24T6-A 24点 12(4) 12(6) NPN NPN 16个 256/256 / RS232/RS485/USB 6 200K 默认100khz,最高200khz 不支持 / 16K 不支持 AC100V-240V
JS-1410R-D 24点 14(-) 10(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / / / 不支持 / 16K 不支持 DC24V
JS-1410R-A 24点 14(-) 10(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / / / 不支持 / 16K 不支持 AC100V-240V
JS-1410RL-D 24点 14(-) 10(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / / / 不支持 / 16K 不支持 DC24V
JS-1410RL-A 24点 14(-) 10(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / / / 不支持 / 16K 不支持 AC100V-240V
JS-1410T2-D 24点 14(-) 10(2) NPN NPN 16个 256/256 / RS232/RS485/USB 2 / 默认100khz,最高200khz 不支持 / 16K 不支持 DC24V
JS-1410T2-A 24点 14(-) 10(2) NPN NPN 16个 256/256 / RS232/RS485/USB 2 / 默认100khz,最高200khz 不支持 / 16K 不支持 AC100V-240V
JS-1608R-D 24点 16(-) 8(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / / / 不支持 / 16K 不支持 DC24V
JS-1608R-A 24点 16(-) 8(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / / / 不支持 / 16K 不支持 AC100V-240V
JS-1410RL-DS 24点 14(-) 10(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / / / 不支持 / 16K 不支持 DC24V
JS-1410RL-AS 24点 14(-) 10(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / / / 不支持 / 16K 不支持 AC100V-240V
JS-24T6-DS 24点 12(4) 12(6) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 6 200K 默认100khz,最高200khz 不支持 / 16K 不支持 DC24V
JS-24T6-AS 24点 12(4) 12(6) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 6 200K 默认100khz,最高200khz 不支持 / 16K 不支持 AC100V-240V



电气规格




文件名称

文件大小

发布时间

预览/下载

CAD图:JS或M系列.7z

2022-04-20

JUNCAUTO编程手册基础指令篇V1.12 Build.pdf

2022-04-20

选型手册 2023产品目录表

2023-07-30

系统寄存器.xlsx

2022-04-20

军创组态编辑软件使用手册 .pdf

2022-04-20

手册彩页:2023 JUNCAUTO军创产品选型手册V14

2023-07-30
