JS标准型48点主机
程序容量：30k程序区
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485/USB
可搭配扩展：SE、CE系列
输入电源：DC24V/AC100V-240V
通讯口：RS232/RS485/USB
可搭配扩展：SE、CE系列
所属分类：
小型PLC
JS标准系列
48点
相关产品
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JS-48R-D
|
48 点主机，24DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24 点继电器输出。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-48R-A
|
48 点主机，24DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24 点继电器输出。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V电源
|
|
JS-48T4-D
|
48 点主机，24DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点最大 50K高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-48T4-A
|
48 点主机，24DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点最大 50K高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
|
JS-48T4-6AO-D
|
48 点主机，24DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点最大 50K高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台，6 路模拟量输出，电压输出范围 0-10V。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），DC24V 电源
|
|
JS-48T4-6AO-A
|
48 点主机，24DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2 点最大 50K高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台，6 路模拟量输出，电压输出范围 0-10V。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），AC100V-240V 电源
|
|
JS-48R-6AO-D
|
48 点主机，24DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24 点继电器输出，6 路模拟量输出，电压输出范围 0-10V。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-48R-6AO-A
|
48 点主机，24DI/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24 点继电器输出，6 路模拟量输出，电压输出范围 0-10V。
通讯接口：RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
|
JS-48T4-6AB-D
|
48 点主机，28DI/20DO，12 点最大 200K 高速输入(6 路 AB 相差分输入,X0-X13)，8点最大 200 高速输出（4 路 PWM 波输出/4 路高速高速输出），驱动电机 4 台。
通讯接口：RS232/RS485/USB，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），DC24V 电源
|
|
JS-48T4-6AB-A
|
48 点主机，28DI/20DO，12 点最大 200K 高速输入(6 路 AB 相差分输入,X0-X13)，8点最大 200K 高速输出（
4 路 PWM 波输出/4 路高速高速输出），驱动电机 4 台。
通讯接口：RS232/RS485/USB，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），AC100V-240V 电源
|
|
JS-48R-DS
|
48 点主机，24DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)， 24 点继电器输出，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-48R-AS
|
48 点主机，24DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24 点继电器输出，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
|
JS-48T4-DS
|
48 点主机，24DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2点最大 50K 高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-48T4-AS
|
48 点主机，24DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)/2点最大 50K 高速输入，4 点最大 200K 高速输出，NPN 输出，驱动电机 4 台，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
|
JS-48R-6AO-DS
|
48 点主机，24DI(NPN/PNP)/24DO，6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，24 点继电器输出，6 路模拟量输出，电压输出范围 0-10V，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接16 个扩展模块（连主机最大数字量输入/输出为 256/256），DC24V 电源
|
|
JS-48R-6AO-AS
|
24 点继电器输出，6 路模拟量输出，电压输出范围 0-10V，支持 C 语言。
通讯接口:RS232/RS485/USB，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接16 个扩展模块（连主机最大数字量输入/输出为 256/256），AC100V-240V 电源
|
命名规则
性能特点
- 脉冲控制方式：可驱动多达12轴步进/伺服电机。
- 支持单相高速计数多达12路，差分高速计数输入多达6路：最大频率200khz。
- 带以太网功能，支持在线监控，下载程序，支持MODBUS TCP/IP通讯，自由协议通讯。
- 采用RS232、RS485双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
- 先进的掉电保存技术，程序永久保存。
- 可扩展到256个隔离输入/输出口。
- 程序加密处理，可选择是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
产品接线
产品尺寸

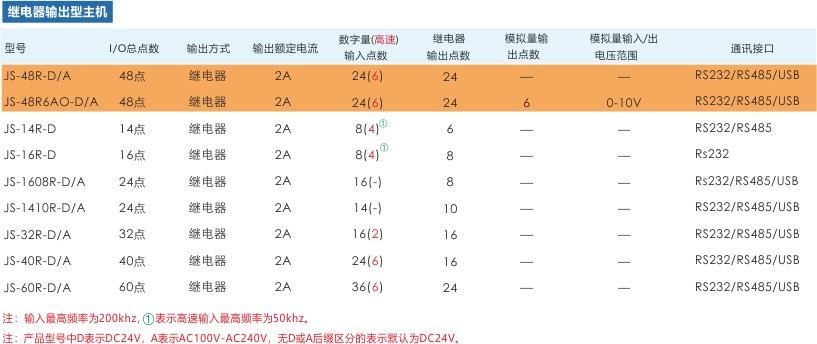

型号一览
| 型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | EtherCAT总线功能 | 总线轴数 | 程序容量 | 是否支持C语言 | 供电 |
| JS-48R-D | 48点 | 24（3） | 24（-） | NPN | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | DC24V |
| JS-48R-A | 48点 | 24（3） | 24（-） | NPN | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-48T4-D | 48点 | 24（8） | 24（4） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | DC24V |
| JS-48T4-A | 48点 | 24（8） | 24（4） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-48T4-6AO-D | 48点 | 24（8） | 24（4） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | DC24V |
| JS-48T4-6AO-A | 48点 | 24（8） | 24（4） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-48R-6AO-D | 48点 | 24（6） | 24（-） | NPN | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | DC24V |
| JS-48R-6AO-A | 48点 | 24（6） | 24（-） | NPN | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-48T4-6AB-D | 48点 | 28（12） | 20（8） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | DC24V |
| JS-48T4-6AB-A | 48点 | 28（12） | 20（8） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-48R-DS | 48点 | 24（6） | 24（-） | NPN/PNP | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | DC24V |
| JS-48R-AS | 48点 | 24（6） | 24（-） | NPN/PNP | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-48T4-DS | 48点 | 24（8） | 24（4） | NPN/PNP | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | DC24V |
| JS-48T4-AS | 48点 | 24（8） | 24（4） | NPN/PNP | NPN | 16个 | 256/256 | / | RS232/RS485/USB | 4 | 200K | 默认100khz,最高200khz | 不支持 | / | 30K | 支持 | AC100V-240V |
| JS-48R-6AO-DS | 48点 | 24（6） | 24（-） | NPN/PNP | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | DC24V |
| JS-48R-6AO-AS | 48点 | 24（6） | 24（-） | NPN/PNP | 继电器 | 16个 | 256/256 | / | RS232/RS485/USB | / | 200K | / | 不支持 | / | 30K | 支持 | AC100V-240V |
电气规格
