JHM 运动控制型40点主机

驱动电机:4~8轴
电子凸轮:支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个

所属分类:

小型PLC

JHM系列

40点


相关产品


JHM 运动控制型16点主机

JHM 运动控制型16点主机

驱动电机:4轴
电子凸轮:支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/Ethernet
可搭配扩展:HE系列,可接16个

查看更多

JHM 运动控制型24点主机

JHM 运动控制型24点主机

驱动电机:4轴
电子凸轮:支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/Ethernet
可搭配扩展:HE系列,可接16个

查看更多

JHM 运动控制型32点主机

JHM 运动控制型32点主机

驱动电机:4~8轴
电子凸轮:支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个

查看更多

JHM 运动控制型48点主机

JHM 运动控制型48点主机

驱动电机:4~12轴
电子凸轮:支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JHM-40T4-D
40 点标准型运动控制主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴,带电子凸轮。
通讯接口:RS232/RS485*2/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JHM-40T
JHM-40T4-A
40 点标准型运动控制主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴,带电子凸轮。
通讯接口:RS232/RS485*2/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JHM-40T
JHM-40T8-D
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点 最大 200K 高速输出,驱动电机 8 轴。带电子凸轮,支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JHM-40T
JHM-40T8-A
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴。带电子凸轮,支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JHM-40T
JHM-40T4-2E-D
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。带电子凸轮,支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JHM-40T-2E
JHM-40T4-2E-A
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。带电子凸轮,支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JHM-40T-2E
JHM-40T8-2E-D
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴。带电子凸轮,支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JHM-40T-2E
JHM-40T8-2E-A
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴。带电子凸轮,支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JHM-40T-2E

命名规则

性能特点

  • 可扩展到256个隔离输入/输出口。
  • 先进的掉电保存技术,程序永久保存。
  • 脉冲控制方式:可驱动多达12轴步进/伺服电机。
  • 程序加密处理,可设置是否上传,保护用户的知识产权。
  • 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。
  • 采用RS232、RS485双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。

系统框图

产品接线



产品尺寸

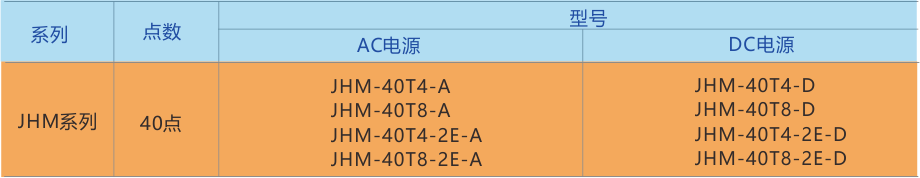

型号一览

型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JHM-40T4-D 40点 24(8) 16(4) NPN NPN 16个 256/256 1 RS232/RS485*2/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JHM-40T4-A 40点 24(8) 16(4) NPN NPN 16个 256/256 1 RS232/RS485*2/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JHM-40T8-D 40点 24(8) 16(8) NPN NPN 16个 256/256 1 RS232/RS485*2/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JHM-40T8-A 40点 24(8) 16(8) NPN NPN 16个 256/256 1 RS232/RS485*2/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JHM-40T4-2E-D 40点 24(8) 16(4) NPN NPN 16个 256/256 1 RS232/RS485*2/USB/Ethernet*2 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JHM-40T4-2E-A 40点 24(8) 16(4) NPN NPN 16个 256/256 1 RS232/RS485*2/USB/Ethernet*2 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JHM-40T8-2E-D 40点 24(8) 16(8) NPN NPN 16个 256/256 1 RS232/RS485*2/USB/Ethernet*2 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JHM-40T8-2E-A 40点 24(8) 16(8) NPN NPN 16个 256/256 1 RS232/RS485*2/USB/Ethernet*2 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
