JHM 运动控制型24点主机
驱动电机 4 轴
程序容量：30k程序区
输入电源：DC24V/AC100V-240V
带电子凸轮，支持 C 语言
可搭配扩展：HE 系列
程序容量：30k程序区
输入电源：DC24V/AC100V-240V
带电子凸轮，支持 C 语言
可搭配扩展：HE 系列
所属分类：
小型PLC
JHM系列
24点
相关产品
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
| 型号 | 功能 |
|
JHM-24T4-D
|
24 点主机，14DI/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。带电子凸轮，支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JHM-24T
|
|
JHM-24T4-A
|
24 点主机，14DI/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。带电子凸轮，支持 C 语言。
通讯接口：RS232/RS485*2/USB，1 个 BD 板，左扩展接口可连接物联网模块或 485通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为 256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JHM-24T
|
|
JHM-24T4-E-D
|
24 点主机，14DI/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。带电子凸轮，支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V 电源
对应产品贴纸型号为：JHM-24T
|
|
JHM-24T4-E-A
|
24 点主机，14DI/10DO（NPN），6 点最大 200K 高速输入(X0-X5，3 路 AB 相)，4 点最大 200K 高速输出，驱动电机 4 轴。带电子凸轮，支持 C 语言。
通讯接口：RS232/RS485*2/Ethernet，1 个 BD 板，左扩展接口可连接物联网模块或 485 通讯模块，右侧可接 16 个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，AC100V-240V 电源
对应产品贴纸型号为：JHM-24T
|
命名规则
性能特点
- 可扩展到256个隔离输入/输出口。
- 先进的掉电保存技术，程序永久保存。
- 脉冲控制方式：可驱动多达12轴步进/伺服电机。
- 程序加密处理，可设置是否上传，保护用户的知识产权。
- 可通过插U盘下载程序或使用双头USB线下载和监控程序，通讯速度更快，下载速率可达12Mbps。
- 采用RS232、RS485双通讯口，均可实现HMI或PC通讯，兼容MODBUS ASCII、MODBUS RTU通讯协议。
系统框图
产品接线
产品尺寸

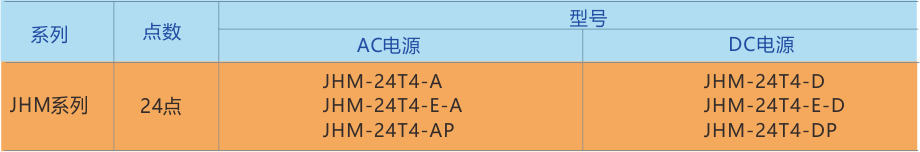

型号一览
电子凸轮PLC带示波器功能
运动控制功能
典型应用
