JT、JTM16点主机
电子凸轮：系列中带M支持，不带M不支持
程序容量：16K/30K程序区
C语言：不支持/支持
通讯口：RS232/RS485
可搭配扩展：TE系列，可接16个
所属分类：
小型PLC
JT/JTM紧凑系列
16点
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
- 运动控制 M：比如型号为JT3M-16T-D，型号中带"M"，表示带电子凸轮和 3 轴以上的多轴联动插补功能的 PLC。

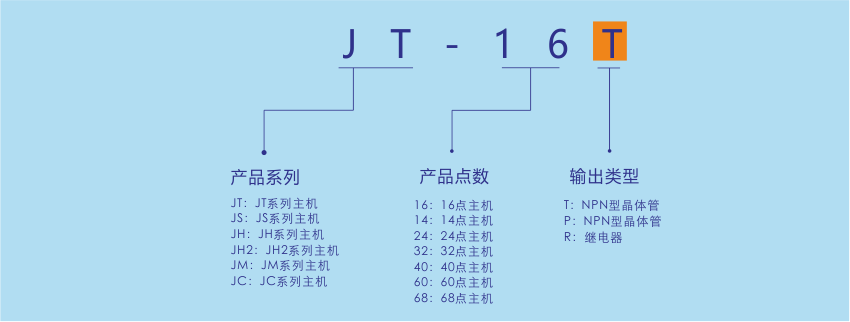

命名规则
晶体管输出
| 基础型号 | 基础功能说明 | 其他机型 | ||
JT紧凑型主机， DC24V电源，可扩展256/256点，无万年历，配壳 仅可搭配TE系列的扩展，不可与其他系列扩展混搭，否则会影响正常使用 | “×”表示无相应的机型，“√”表示已有相应的机型，可正常订货。 | |||
运动控制M | NPN输出 NPN/PNP输入 | PNP输出 NPN/PNP输入 | ||
JT-16T | 16点主机，8DI(NPN)/8DO（NPN晶体管），其中：4点50k高速输入(X0-X3),1点最大100K高速输出。不支持C语言，程序容量16K。 通讯口：RS485/RS232 ，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256）。 | × | JT-16T-S | JT-16P1-S |
JT3-16T | 16点主机，8DI(NPN)/8DO（NPN晶体管），其中：4点最大200k高速输入(X0-X3)，4点最大200k高速输出（出厂默认最高频率为100k）。支持C语言，程序容量30K。 通讯口：RS485/RS232 ，右侧可接16个扩展模块（连主机最大数字量输入/输出为256/256）。 | √ | × | × |
性能特点
- 支持高速脉冲输入点数：4点
- 先进的掉电保存技术，程序永久保存
- 可扩展到256个隔离输入/输出口
- 通讯接口：RS232、RS485
产品接线
产品尺寸

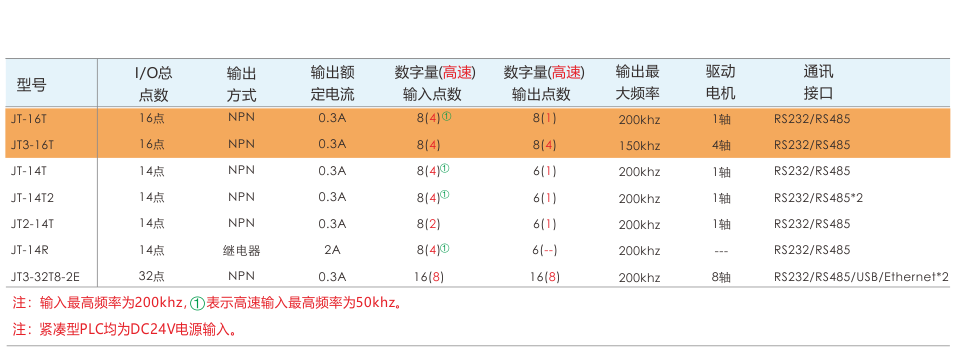

型号一览
| 型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | 总线功能 | 总线轴数 | 程序容量 | 是否支持C语言 | 供电 |
|
JT-16T |
16点 | 8（4） | 8（1） | NPN | NPN | 16个 | 256/256 | / | RS485/RS232 | / | 50K | 100K | 不支持 | / | 16K | 不支持 | DC24V |
|
JT3-16T |
16点 | 8（4） | 8（4） | NPN | NPN | 16个 | 256/256 | / | RS485/RS232 | / | 200K | 200K | 不支持 | / | 30K | 支持 | DC24V |
电气规格
