JT5 、JT5M 32点主机
电子凸轮：不支持
程序容量：60K程序区
C语言：支持
通讯口：RS232/RS485/USB/Ethernet/EtherCAT
可搭配扩展：TE系列，可接16个
所属分类：
小型PLC
JT5/JT5M紧凑系列
32点
富文本1
富文本2
富文本3
富文本4
产品描述
规格参数
相关资料
产品功能
- 运动控制 M：比如型号为JT5M-32T8-E，型号中带"M"，表示带电子凸轮和 3 轴以上的多轴联动插补功能的 PLC。
命名规则
产品功能
| 基础型号 | 基础功能说明 | 其他机型 | |
JT5卡片式紧凑型总线主机，DC24V电源，可扩展256/256点。 仅可搭配TE系列的扩展，不可与其他系列扩展混搭，否则会影响正常使用。 | “×”表示无相应的机型，“√”表示已有相应的机型，可正常订货。 | ||
运动控制M | PNP输出 | ||
JT5-32T8-E | 32点主机，16DI（NPN）/16DO（NPN），其中：8点最大200K高速输入(X0-X7，4路AB相)，8点最大200k高速输出（出厂默认最高频率为100k），脉冲轴和总线轴共8轴，总线轴与脉冲轴数可自由分配，其中脉冲轴最多可驱动8轴。支持C语言，程序容量60K。 通讯接口：RS232/RS485/USB/Ethernet/EtherCAT（传输速率为100Mbps）。 可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源 | √ | × |
JT5-32T16-E | 32点主机，16DI（NPN）/16DO（NPN），其中：8点最大200K高速输入(X0-X7，4路AB相)，8点最大200k高速输出（出厂默认最高频率为100k），脉冲轴和总线轴共16轴，总线轴与脉冲轴数可自由分配，其中脉冲轴最多可驱动8轴。支持C语言，程序容量60K。 通讯接口：RS232/RS485/USB/Ethernet/EtherCAT（传输速率为100Mbps）。 可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源 | √ | × |
JT5-32T32-E | 32点主机，16DI（NPN）/16DO（NPN），其中：8点最大200K高速输入(X0-X7，4路AB相)，8点最大200k高速输出（出厂默认最高频率为100k），脉冲轴和总线轴共32轴，总线轴与脉冲轴数可自由分配，其中脉冲轴最多可驱动8轴。支持C语言，程序容量60K。 通讯接口：RS232/RS485/USB/Ethernet/EtherCAT（传输速率为100Mbps）。 可接16个扩展模块（连主机最大数字量输入/输出为256/256），有万年历，DC24V电源 | √ | × |
系统框图
产品接线
产品尺寸

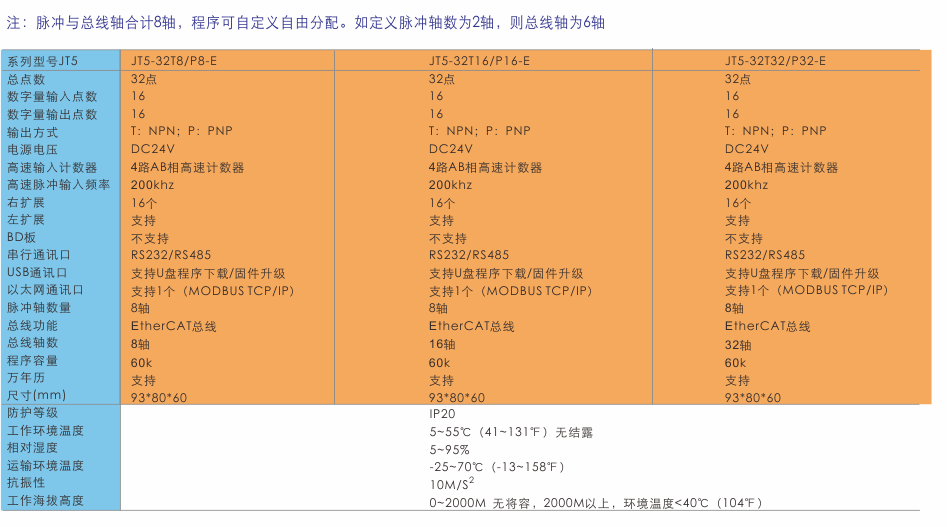

型号一览
| 型号 | 总点数 | 输入点数 高速点数 |
输出点数 高速点数 |
输入方式 | 输出方式 | 右扩展 | 最大数字量输入/输出点数 | BD板 | 通讯口 | 脉冲轴数量 | 高速输入最大频率 | 高速输出最大频率 | 总线功能 | 总线轴数 | 程序容量 | 是否支持C语言 | 供电 |
| JT5-32T8-E | 32点 | 16（8） | 16（8） | NPN | NPN | 16个 | 256/256 | / | RS232/RS485/USB/Ethernet | 8 | 200K | 200K | EtherCAT | 8 | 60K | 支持 | DC24V |

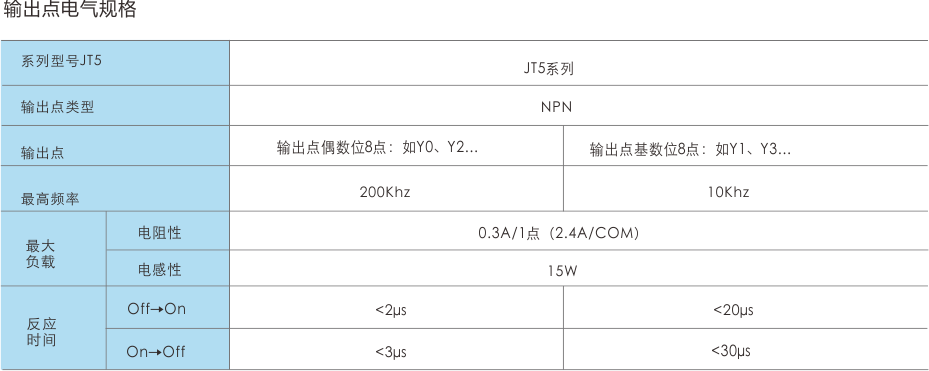

电气规格
