JH高阶型40点主机

程序容量:30k程序区
输入电源:DC24V/AC100V-240V
通讯口:
RS232/RS485*2/USB/Ethernet*2(交换机功能)
可搭配扩展: HE 系列

所属分类:

小型PLC

JH高阶系列

40点


相关产品


JH高阶型16点主机

JH高阶型16点主机

程序容量:16k-30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2
USB或Ethernet(二选1)
可搭配扩展: HE 系列

查看更多

JH高阶型24点主机

JH高阶型24点主机

程序容量:30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2
USB或Ethernet(二选1)
可搭配扩展:HE 系列

查看更多

JH高阶型32点主机

JH高阶型32点主机

程序容量:30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE 系列

查看更多

JH高阶型60点主机

JH高阶型60点主机

程序容量:30k程序区
输入电源:DC24V/AC100V-240V
通讯口:
RS232/RS485*2/USB/Ethernet*2(交换机功能)
可搭配扩展: HE 系列

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号     功能

JH-40T-D

 40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点 最大 200K 高速输出,驱动电机 4 轴。支持C语言。

通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,DC24V 电源

JH-40T-A
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
JH-40T-DP
40 点主机,24DI(NPN/PNP)/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,DC24V 电源
JH-40T-AP
40 点主机,24DI(NPN/PNP)/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
说明:JH-40T-D 与 JH-40T-DP 的区别在于 JH-40T-D 为 NPN 输入,JH-40T-DP 为 NPN/PNP 双极性输入,其他功能一致。JH-40T-A 与 JH-40T-AP 功能区别同理。
JH-40P-D
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,DC24V 电源
JH-40P-A
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,AC100V-240V 电源
JH-40R-D
40 点主机,24DI/16DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
JH-40R-A
40 点主机,24DI/16DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持 C 语言。
通讯接口:RS232/RS485*2/USB,1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
JH-40T-2E-D
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
JH-40T-2E-A
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
JH-40T-2E-D
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
JH-40T-2E-A
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
说明:JH-40T-2E-D 与 JH-40T-2E-DP 的区别在于 JH-40T-2E-D 为 NPN 输入,JH-40T-2E-DP 为 NPN/PNP 双极性输入,其他功能一致。JH-40T-2E-A 与 JH-40T-2E-AP 功能区别同理。
JH-40P-2E-D
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
JH-40P-2E-A
40 点主机,24DI/16DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点 最大 200K 高速输出,驱动电机 8 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字 量输入/输出为 256/256),有万年历,AC100V-240V 电源

JH-40R-2E-D

40 点主机,24DI/16DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
JH-40R-2E-A
40 点主机,24DI/16DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),1 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源



命名规则

性能特点

  • 高速输入/出:最大4路AB相输入200Khz,最大8轴高速输出200Khz。
  • 带以太网功能,支持在线监控,下载程序,支持MODBUS TCP/IP通讯,自由协议通讯。
  • 采用RS232、RS485*2双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。
  • 先进的掉电保存技术,程序永久保存。
  • 扩展丰富:数字量可扩展到512个,另可搭配模拟量、称重、温度扩展。
  • 程序加密处理,可选择是否上传,保护用户的知识产权。
  • 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。



系统框图

产品接线

产品尺寸

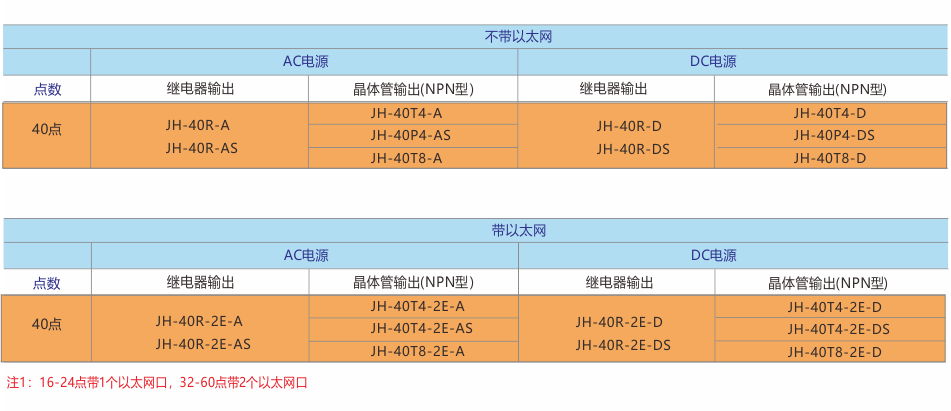

型号一览

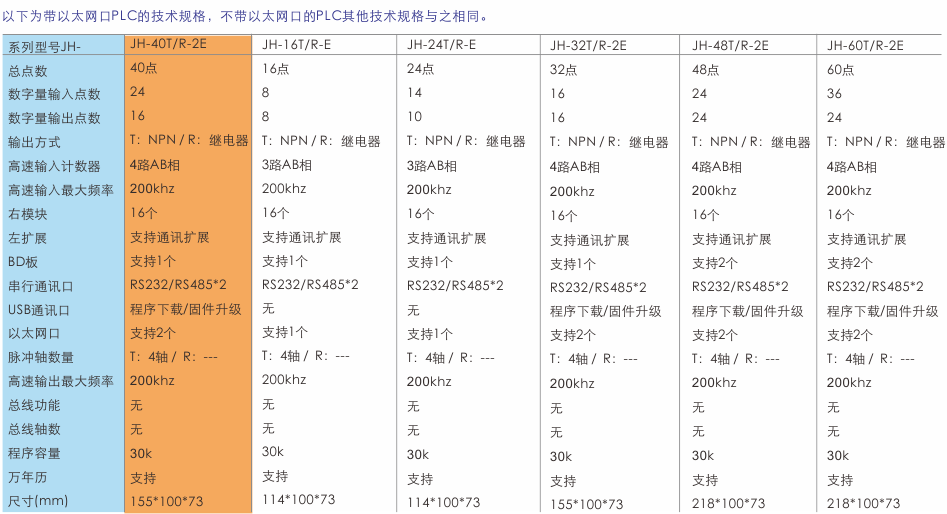

技术参数

电气规格
