JH高阶型48点主机

驱动电机:4-12轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个

所属分类:

小型PLC

JH高阶系列

48点


相关产品


JH高阶型16点主机

JH高阶型16点主机

驱动电机:4轴
电子凸轮:不支持
程序容量:16K-30K程序区
C语言:部分支持
通讯口:RS232/RS485*2/USB或Ethernet
可搭配扩展:HE系列,可接16个

查看更多

JH高阶型24点主机

JH高阶型24点主机

驱动电机:4轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB或Ethernet
可搭配扩展:HE系列,可接16个

查看更多

JH高阶型32点主机

JH高阶型32点主机

驱动电机:4-8轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个

查看更多

JH高阶型40点主机

JH高阶型40点主机

驱动电机:4-8轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485*2/USB/Ethernet*2
可搭配扩展:HE系列,可接16个

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号     功能
JH-48T4-D
48 点主机,24DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,DC24V 电源
对应产品贴纸型号为:JH-48T
JH-48T4-A
48 点主机,24DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48T
JH-48P4-DS
48 点主机,24DI(NPN/PNP)/24DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路 AB 相), 4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48P
JH-48P4-AS
48 点主机,24DI(NPN/PNP)/24DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路 AB 相), 4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48P
JH-48T4-DS
48 点主机,24DI(NPN/PNP) /24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48T
JH-48T4-AS
48 点主机,24DI(NPN/PNP)/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48T
JH-48T12-D
48 点主机,24DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),12点最大 200K 高速输出,驱动电机 12 轴。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48T
JH-48T12-A
48 点主机,24DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),12点最大 200K 高速输出,驱动电机 12 轴。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48T
JH-48T12-DS
48 点主机,24DI(NPN/PNP)/24DO(NPN),其中:8 点最大 200K 高速输入(X0- X7,4 路 AB 相),4 点(前 4 轴)最大 200k 高速输出(出厂默认最高频率为100k),8 点(后 8 轴)最大 50K 高速输出,驱动电机 12 轴。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,DC24V 电源
对应产品贴纸型号为:JH-48T
JH-48T12-AS
48 点主机,24DI(NPN/PNP)/24DO(NPN),其中:8 点最大 200K 高速输入(X0- X7,4 路 AB 相),4 点(前 4 轴)最大 200k 高速输出(出厂默认最高频率为 100k),8 点(后 8 轴)最大 50K 高速输出,驱动电机 12 轴。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256), 有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48T
JH-48R-D
48 点主机,24DI/24DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48R
JH-48R-A
48 点主机,24DI/24DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/USB,2 个 BD 板,左扩展接口可连接物联网模块或 485通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48R
JH-48T4-2E-D
48 点主机,24DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48T-2E
JH-48T4-2E-A
48 点主机,24DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48T-2E
JH-48T4-2E-DS
48 点主机,24DI(NPN/PNP) /24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48T-2E
JH-48T4-2E-AS
48 点主机,24DI(NPN/PNP)/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48T-2E
JH-48P4-2E-DS
48 点主机,24DI(NPN/PNP)/24DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48P-2E
JH-48P4-2E-AS
48 点主机,24DI(NPN/PNP)/24DO(PNP),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 轴。支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48P-2E
JH-48T12-2E-D
48 点主机,24DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48T-2E
JH-48T12-2E-A
48 点主机,24DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4 路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴。支持C语言。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48T-2E
JH-48T12-2E-DS
48 点主机,24DI(NPN/PNP)/24DO(NPN),其中:8 点最大 200K 高速输入(X0- X7,4 路 AB 相),4 点(前 4 轴)最大 200k 高速输出(出厂默认最高频率为 100k),8 点(后 8 轴)最大 50K 高速输出,驱动电机 12 轴。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48T-2E
JH-48T12-2E-AS
48 点主机,24DI(NPN/PNP)/24DO(NPN),其中:8 点最大 200K 高速输入(X0- X7,4 路 AB 相),4 点(前 4 轴)最大 200k 高速输出(出厂默认最高频率为 100k),8 点(后 8 轴)最大 50K 高速输出,驱动电机 12 轴。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485*2/USB/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48T-2E
JH-48R-2E-D
48 点主机,24DI/24DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH-48R-2E
JH-48R-2E-A
48 点主机,24DI/24DO,8 点最大 200K 高速输入(X0-X7,4 路 AB 相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),2 个 BD 板,左扩展接口连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH-48R-2E
JH-48R-2E-DS
48点主机,24DI(NPN/PNP)/24DO,8点最大200K高速输入(X0-X7,4路AB相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),2个BD板,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,DC24V电源
对应产品贴纸型号为:JH-48R-2E
JH-48R-2E-AS
48点主机,24DI(NPN/PNP)/24DO,8点最大200K高速输入(X0-X7,4路AB相),继电器输出。支持C语言。
通讯接口:RS232/RS485*2/Ethernet*2(交换机功能),2个BD板,左扩展接口可连接物联网模块或485通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,AC100V-240V电源
对应产品贴纸型号为:JH-48R-2E

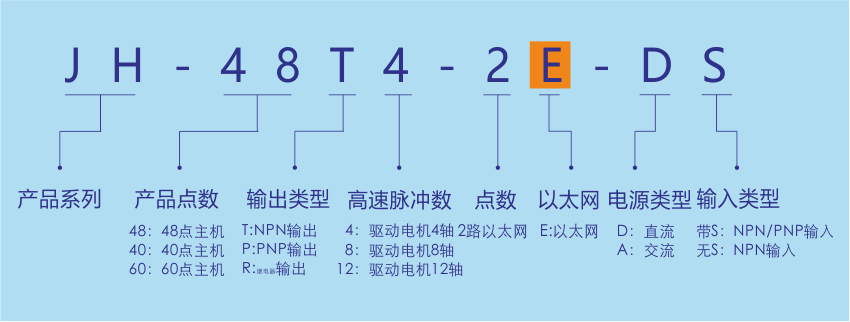

命名规则

性能特点

  • 高速输入/出:4路AB相输入200Khz,8轴高速输出200Khz。
  • 带以太网功能,支持在线监控,下载程序,支持MODBUS TCP/IP通讯,自由协议通讯。
  • 采用RS232、RS485*2双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。
  • 先进的掉电保存技术,程序永久保存。
  • 扩展丰富:数字量可扩展到512个,另可搭配模拟量、称重、温度扩展。
  • 程序加密处理,可选择是否上传,保护用户的知识产权。
  • 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。



系统框图



产品接线



产品尺寸

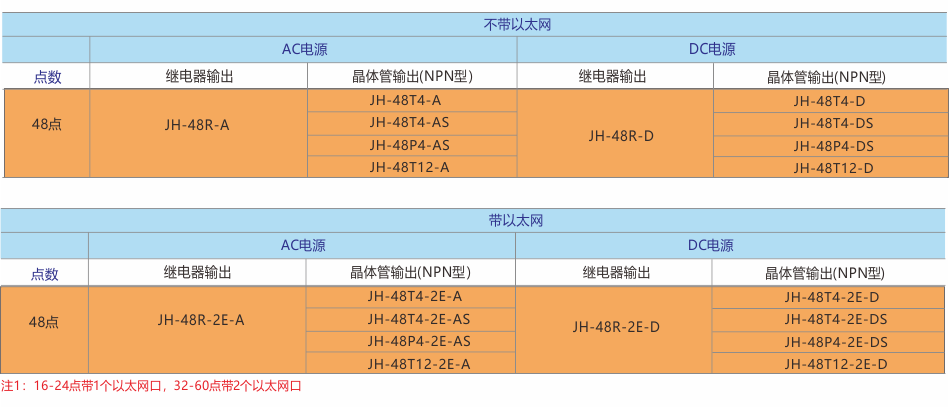

型号一览



型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 总线功能 总线轴数 程序容量 是否支持C语言 供电
JH-48T4-D 48点 24(8) 24(4) NPN NPN 16个 256/256 2 RS232/RS485*2/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48T4-A 48点 24(8) 24(4) NPN NPN 16个 256/256 2 RS232/RS485*2/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48T12-D 48点 24(8) 24(12) NPN NPN 16个 256/256 2 RS232/RS485*2/USB 12 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48T12-A 48点 24(8) 24(12) NPN NPN 16个 256/256 2 RS232/RS485*2/USB 12 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48R-D 48点 24(8) 24(-) NPN 继电器 16个 256/256 2 RS232/RS485*2/USB / 200K / 不支持 / 30K 支持 DC24V
JH-48R-A 48点 24(8) 24(-) NPN 继电器 16个 256/256 2 RS232/RS485*2/USB / 200K / 不支持 / 30K 支持 AC100V-240V
JH-48T4-2E-D 48点 24(8) 24(4) NPN NPN 16个 256/256 2 RS232/RS485*2/USB/Ethernet*2 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48T4-2E-A 48点 24(8) 24(4) NPN NPN 16个 256/256 2 RS232/RS485*2/USB/Ethernet*2 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48T12-2E-D 48点 24(8) 24(12) NPN NPN 16个 256/256 2 RS232/RS485*2/USB/Ethernet*2 12 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48T12-2E-A 48点 24(8) 24(12) NPN NPN 16个 256/256 2 RS232/RS485*2/USB/Ethernet*2 12 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48R-2E-D 48点 24(8) 24(-) NPN 继电器 16个 256/256 2 RS232/RS485*2/Ethernet*2 / 200K / 不支持 / 30K 支持 DC24V
JH-48R-2E-A 48点 24(8) 24(-) NPN 继电器 16个 256/256 2 RS232/RS485*2/Ethernet*2 / 200K / 不支持 / 30K 支持 AC100V-240V
JH-48P4-DS 48点 24(8) 24(4) NPN/PNP PNP 16个 256/256 2 RS232/RS485*2/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48P4-AS 48点 24(8) 24(4) NPN/PNP PNP 16个 256/256 2 RS232/RS485*2/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48T4-DS 48点 24(8) 24(4) NPN/PNP NPN 16个 256/256 2 RS232/RS485*2/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48T4-AS 48点 24(8) 24(4) NPN/PNP NPN 16个 256/256 2 RS232/RS485*2/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48T12-DS 48点 24(8) 24(12) NPN/PNP NPN 16个 256/256 2 RS232/RS485*2/USB 12 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48T12-AS 48点 24(8) 24(12) NPN/PNP NPN 16个 256/256 2 RS232/RS485*2/USB 12 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48T4-2E-DS 48点 24(8) 24(4) NPN/PNP NPN 16个 256/256 2 RS232/RS485*2/USB/Ethernet*2 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48T4-2E-AS 48点 24(8) 24(4) NPN/PNP NPN 16个 256/256 2 RS232/RS485*2/USB/Ethernet*2 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48P4-2E-DS 48点 24(8) 24(4) NPN/PNP PNP 16个 256/256 2 RS232/RS485*2/USB/Ethernet*2 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48P4-2E-AS 48点 24(8) 24(4) NPN/PNP PNP 16个 256/256 2 RS232/RS485*2/USB/Ethernet*2 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48T12-2E-DS 48点 24(8) 24(12) NPN/PNP NPN 16个 256/256 2 RS232/RS485*2/USB/Ethernet*2 12 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JH-48T12-2E-AS 48点 24(8) 24(12) NPN/PNP NPN 16个 256/256 2 RS232/RS485*2/Ethernet*2 12 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JH-48R-2E-DS 48点 24(8) 24(-) NPN/PNP 继电器 16个 256/256 2 RS232/RS485*2/Ethernet*2 / 200K / 不支持 / 30K 支持 DC24V
JH-48R-2E-AS 48点 24(8) 24(-) NPN/PNP 继电器 16个 256/256 2 RS232/RS485*2/Ethernet*2 / 200K / 不支持 / 30K 支持 AC100V-240V

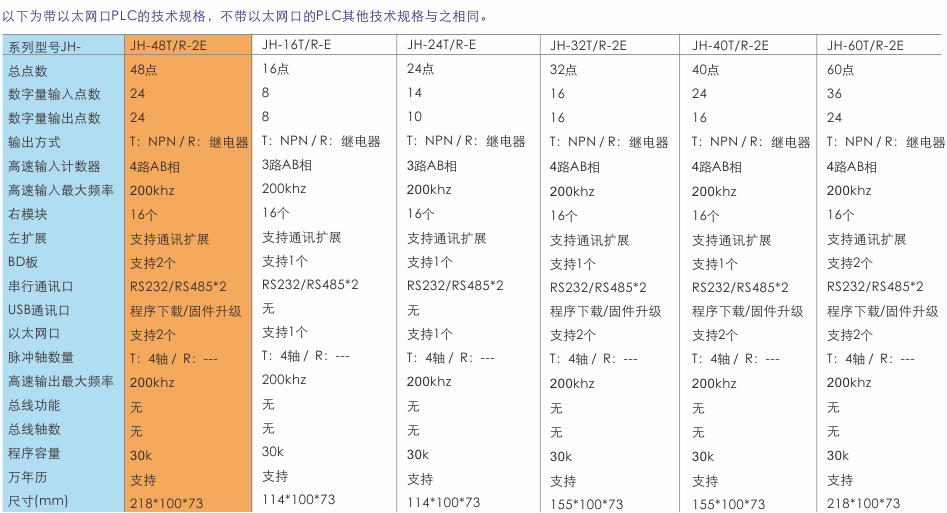

电气规格
