JSC标准型32点主机

驱动电机:8轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

所属分类:

小型PLC

JSC标准系列

32点


相关产品


JSC标准型60点主机

JSC标准型60点主机

驱动电机:12轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

JSC标准型48点主机

JSC标准型48点主机

驱动电机:4轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

JSC标准型24点主机

JSC标准型24点主机

驱动电机:3~6轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

JSC标准型40点主机

JSC标准型40点主机

驱动电机:4轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JSC-32T8-D
32点主机,16DI(NPN)/16DO(NPN),其中:6点最大200K高速输入(X0-X5,3路AB相),4 点(前 4 轴)最大200k高速输出(出厂默认最高频率为 100k),4 点(后 4轴)最大 50K高速输出,NPN输出,驱动电机8台。支持C语言,程序容量30K。 通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V
JSC-32T8-A
32点主机,16DI(NPN)/16DO(NPN),其中:6点最大200K高速输入(X0-X5,3路AB相),4 点(前 4 轴)最大200k高速输出(出厂默认最高频率为 100k),4 点(后 4轴)最大 50K高速输出,NPN输出,驱动电机8台。支持C语言,程序容量30K。 通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V电源。
JSC-32T8-DS 32点主机,16DI(NPN/PNP)/16DO(NPN),其中:6点最大 200K 高速输入(X0-X5, 3路AB相),4点(前4轴)最大200k高速输出(出厂默认最高频率为100k),4点(后4轴)最大50K高速输出,驱动电机 8台。支持C语言,程序容量30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V电源
JSC-32T8-AS 32点主机,16DI(NPN/PNP)/16DO(NPN),其中:6点最大 200K 高速输入(X0-X5, 3路AB相),4点(前4轴)最大200k高速输出(出厂默认最高频率为100k),4点(后4轴)最大50K高速输出,驱动电机 8台。支持C语言,程序容量30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V电源

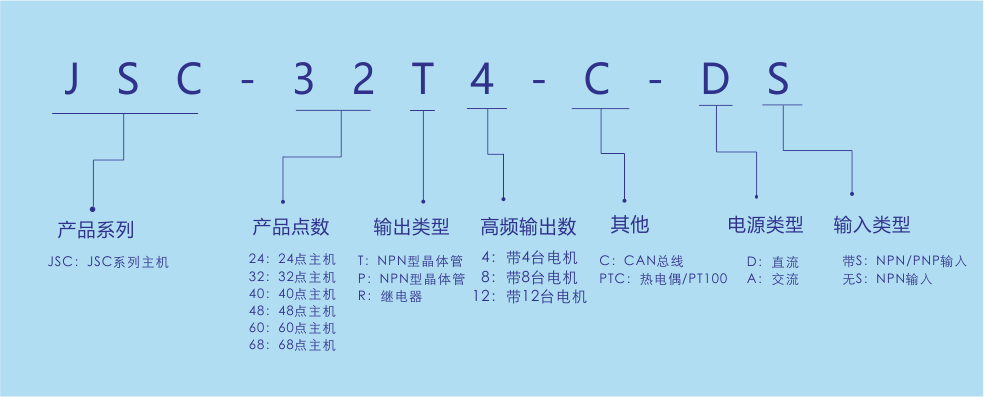

命名规则

性能特点

  • M 点为 M0-M19999,D 为 D0-D29999,掉电保持范围跟 JS 一样。
  • 全系列同一个固件,全系列支持 C 语言。
  • 处理速度同比 JS 系列提升 50%。
  • U 盘兼容性更高,可识别 USB2.0、USB3.0 的 U 盘。
  • 固件支持在通电状态下更新

产品接线

产品尺寸





型号一览



型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JSC-32T8-D 32点 16(9) 16(8) NPN NPN 16个 256/256 / RS232/RS485/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JSC-32T8-A 32点 16(9) 16(8) NPN NPN 16个 256/256 / RS232/RS485/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JSC-32T8-DS 32点 16(9) 16(8) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JSC-32T8-AS 32点 16(9) 16(8) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 8 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
