JSC标准型48点主机

驱动电机:4轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

所属分类:

小型PLC

JSC标准系列

48点


相关产品


JSC标准型60点主机

JSC标准型60点主机

驱动电机:12轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

JSC标准型32点主机

JSC标准型32点主机

驱动电机:8轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

JSC标准型24点主机

JSC标准型24点主机

驱动电机:3~6轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

JSC标准型40点主机

JSC标准型40点主机

驱动电机:4轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JSC-48T4-D
48 点主机,24DI(NPN)/24DO(继电器),其中:4 点(X0~X3)最大 200K 高速输入/2 点(X4~X5)最大 50K 高速输入,3 路 AB 相,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧 可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JSC-48T4-A
48 点主机,24DI(NPN)/24DO(继电器),其中:4 点(X0~X3)最大 200K 高速输入/2 点(X4~X5)最大 50K 高速输入,3 路 AB 相,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧 可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V 电源
JSC-48T4-6AO-D
48 点主机,24DI(NPN)/24DO(继电器),其中:4 点(X0~X3)最大 200K 高速输入/2 点(X4~X5)最大 50K 高速输入,3 路 AB 相,6 路 0~10V(0~4095)模拟量输出,支 持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧 可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JSC-48T4-6AO-A
48 点主机,24DI(NPN)/24DO(继电器),其中:4 点(X0~X3)最大 200K 高速输入/2 点(X4~X5)最大 50K 高速输入,3 路 AB 相,6 路 0~10V(0~4095)模拟量输出,支 持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧 可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V 电源
JSC-48R-6PTC-D
48点主机,24DI(NPN)/24DO(继电器),其中:6点最大200K 高速输入(X0-X5,3路AB 相),6路不隔离 TC热电偶/PT100 热电阻输入,电压输出范围 0-10V,支持 C 语言,程序容量30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V电源
JSC-48R-6PTC-A
48点主机,24DI(NPN)/24DO(继电器),其中:6点最大200K 高速输入(X0-X5,3路AB 相),6路不隔离 TC热电偶/PT100 热电阻输入,电压输出范围 0-10V,支持 C 语言,程序容量30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V电源
JSC-48TR-6PTC-D
48 点主机,24DI(NPN)/24DO(8 路 NPN 输出:Y0~Y7;16 路继电器输出:Y10~Y27),其 中:6 点(X0~X5)最大 50K 高速输入,3 路 AB 相,6 路通道热电偶/PT100 热电阻输 入(温度隔离方式:I/O 端子与电源之间隔离,通道之间无隔离),支持 C 语言,程序 容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧 可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JSC-48TR-6PTC-A
48 点主机,24DI(NPN)/24DO(8 路 NPN 输出:Y0~Y7;16 路继电器输出:Y10~Y27),其 中:6 点(X0~X5)最大 50K 高速输入,3 路 AB 相,6 路通道热电偶/PT100 热电阻输 入(温度隔离方式:I/O 端子与电源之间隔离,通道之间无隔离),支持 C 语言,程序 容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧 可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V 电源
JSC-48T4-DS
48 点主机,24DI(NPN/PNP)/24DO(继电器),其中:4 点(X0~X3)最大 200K 高速输 入/2 点(X4~X5)最大 50K 高速输入,3 路 AB 相,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JSC-48T4-AS
48 点主机,24DI(NPN/PNP)/24DO(继电器),其中:4 点(X0~X3)最大 200K 高速输 入/2 点(X4~X5)最大 50K 高速输入,3 路 AB 相,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V 电源
JSC-48T4-6AO-DS
48 点主机,24DI(NPN/PNP)/24DO(继电器),其中:4 点(X0~X3)最大 200K 高速输 入/2 点(X4~X5)最大 50K 高速输入,3 路 AB 相,6 路 0~10V(0~4095)模拟量输
出,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧 可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JSC-48T4-6AO-AS
48 点主机,24DI(NPN/PNP)/24DO(继电器),其中:4 点(X0~X3)最大 200K 高速输 入/2 点(X4~X5)最大 50K 高速输入,3 路 AB 相,6 路 0~10V(0~4095)模拟量输
出,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧 可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V 电源
JSC-48TR-6PTC-DS
48 点主机,24DI(NPN/PNP)/24DO(8 路 NPN 输出:Y0~Y7;16 路继电器输出:Y10~Y27), 其中:6 点(X0~X5)最大 50K 高速输入,3 路 AB 相,6 路通道热电偶/PT100 热电阻 输入(温度隔离方式:I/O 端子与电源之间隔离,通道之间无隔离),支持 C 语言,程 序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JSC-48TR-6PTC-AS
48 点主机,24DI(NPN/PNP)/24DO(8 路 NPN 输出:Y0~Y7;16 路继电器输出:Y10~Y27), 其中:6 点(X0~X5)最大 50K 高速输入,3 路 AB 相,6 路通道热电偶/PT100 热电阻 输入(温度隔离方式:I/O 端子与电源之间隔离,通道之间无隔离),支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V 电源

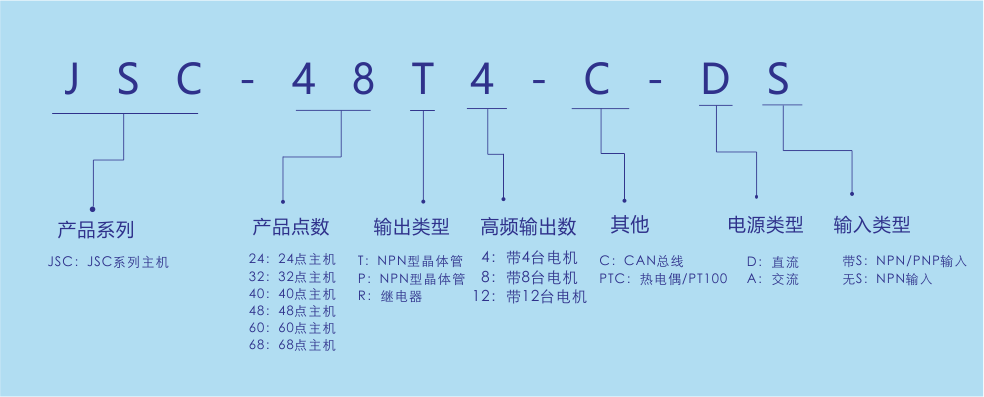

命名规则

性能特点

  • M 点为 M0-M19999,D 为 D0-D29999,掉电保持范围跟 JS 一样。
  • 全系列同一个固件,全系列支持 C 语言。
  • 处理速度同比 JS 系列提升 50%。
  • U 盘兼容性更高,可识别 USB2.0、USB3.0 的 U 盘。
  • 固件支持在通电状态下更新

产品接线

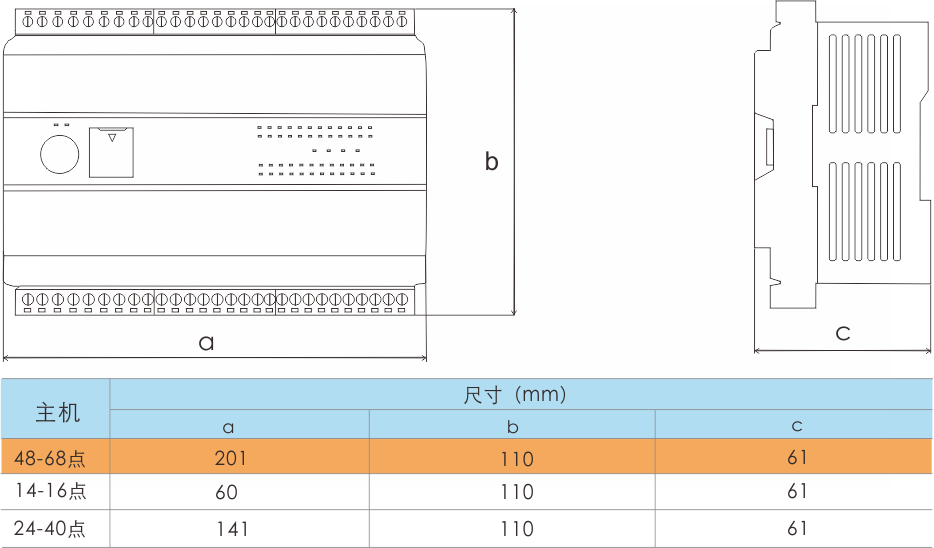

产品尺寸




型号一览

型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JSC-48T4-D 48点 24(9) 16(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 DC24V
JSC-48T4-A 48点 24(9) 16(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 AC100V-240V
JSC-48T4-6AO-D 48点 24(9) 24(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 DC24V
JSC-48T4-6AO-A 48点 24(9) 24(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 AC100V-240V
JSC-48R-6PTC-D 48点 24(9) 24(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 DC24V
JSC-48R-6PTC-A 48点 24(9) 24(-) NPN 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 AC100V-240V
JSC-48T4-DS 48点 24(9) 24(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 DC24V
JSC-48T4-AS 48点 24(9) 24(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 AC100V-240V
JSC-48T4-6AO-DS 48点 24(9) 24(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 DC24V
JSC-48T4-6AO-AS 48点 24(9) 24(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 AC100V-240V
JSC-48R-6PTC-DS 48点 24(9) 24(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 DC24V
JSC-48R-6PTC-AS 48点 24(9) 24(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485/USB / 200K / 不支持 / 30K 支持 AC100V-240V
