JSC标准型24点主机

驱动电机:3~6轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

所属分类:

小型PLC

JSC标准系列

24点


相关产品


JSC标准型60点主机

JSC标准型60点主机

驱动电机:12轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

JSC标准型48点主机

JSC标准型48点主机

驱动电机:4轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

JSC标准型32点主机

JSC标准型32点主机

驱动电机:8轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

JSC标准型40点主机

JSC标准型40点主机

驱动电机:4轴
电子凸轮:不支持
程序容量:30K程序区
C语言:支持
通讯口:RS232/RS485/USB/
可搭配扩展:SE、CE系列,可接16个

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JSC-24T3-D
24 点主机,12DI(NPN)/12DO(NPN),其中:2 点最大 200k 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K 高速输入,2 点最大 200k 高速输出(出厂默认最高频率为 100k), 驱动电机 2 台。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输 出为 256/256),DC24V 电源。
JSC-24T3-A
24 点主机,12DI(NPN)/12DO(NPN),其中:2 点最大 200k 高速输入(X0-X1,1 路 AB 相)/2 点最大 50K 高速输入,2 点最大 200k 高速输出(出厂默认最高频率为 100k), 驱动电机 2 台。支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输 出为 256/256),AC100V-240V 电源。
JSC-24T3-C-D
24点主机,12DI(NPN)/12DO(NPN),其中:2点最大200K高速输入(X0-X1,1路AB相),3点最大 200k高速输出(出厂默认最高频率为100k),驱动电机 3台。支持C语言,程序容量30K。
通讯接口:RS232/RS485/CANopen总线(带16个CAN从站:如伺服、步进、阀岛等),右侧可接 16个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源。
JSC-24T3-C-A
24点主机,12DI(NPN)/12DO(NPN),其中:2点最大200K高速输入(X0-X1,1路AB相),3点最大 200k高速输出(出厂默认最高频率为100k),驱动电机 3台。支持C语言,程序容量30K。
通讯接口:RS232/RS485/CANopen总线(带16个CAN从站:如伺服、步进、阀岛等),右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V电源
JSC-24T6-D
24点主机,12DI(NPN)/12DO(NPN),其中:2点最大200k高速输入(X0-X1,1路AB相)/2点最大 50K 高速输入,6点最大 200k高速输出(出厂默认最高频率为100k),驱动电机 6 台。支持 C 语言,程序容量 30K。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),DC24V电源。
JSC-24T6-A
24点主机,12DI(NPN)/12DO(NPN),其中:2点最大200k高速输入(X0-X1,1路AB相)/2点最大 50K 高速输入,6点最大 200k高速输出(出厂默认最高频率为100k),驱动电机 6 台。支持 C 语言,程序容量 30K。通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),AC100V-240V电源。
JSC-1608R-D
24 点主机,16DI(NPN)/8DO(继电器输出)。其中:6 点(X0~X5)最大 50K 高速输入,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),无万年历,DC24V 电源。
JSC-1608R-A
24 点主机,16DI(NPN)/8DO(继电器输出)。其中:6 点(X0~X5)最大 50K 高速输入,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),无万年历,AC100V-240V 电源。
JSC-24T6-DS
24点主机,12DI(NPN/PNP)/12DO(NPN),其中:2点最大 200k 高速输入(X0-X1,1路AB相)/2点最大50K高速输入,6点最大200k高速输出(出厂默认最高频率为100k),驱动电机 6台。支持C语言,程序容量30K。
通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),DC24V 电源。
JSC-24T6-AS
24点主机,12DI(NPN/PNP)/12DO(NPN),其中:2点最大 200k 高速输入(X0-X1,1路AB相)/2点最大50K高速输入,6点最大200k高速输出(出厂默认最高频率为100k),驱动电机 6台。支持C语言,程序容量30K。
通讯接口:RS232/RS485/USB,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),AC100V-240V 电源。
JSC-1608R-DS
24 点主机,16DI(NPN/PNP)/8DO(继电器输出)。其中:6 点(X0~X5)最大 50K 高速输入,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输 出为 256/256),无万年历,DC24V 电源。
JSC-1608R-AS
24 点主机,16DI(NPN/PNP)/8DO(继电器输出)。其中:6 点(X0~X5)最大 50K 高 速输入,支持 C 语言,程序容量 30K。
通讯接口:RS232/RS485/USB,右侧可接 16 个扩展模块(连主机最大数字量输入/输 出为 256/256),无万年历,AC100V-240V 电源。

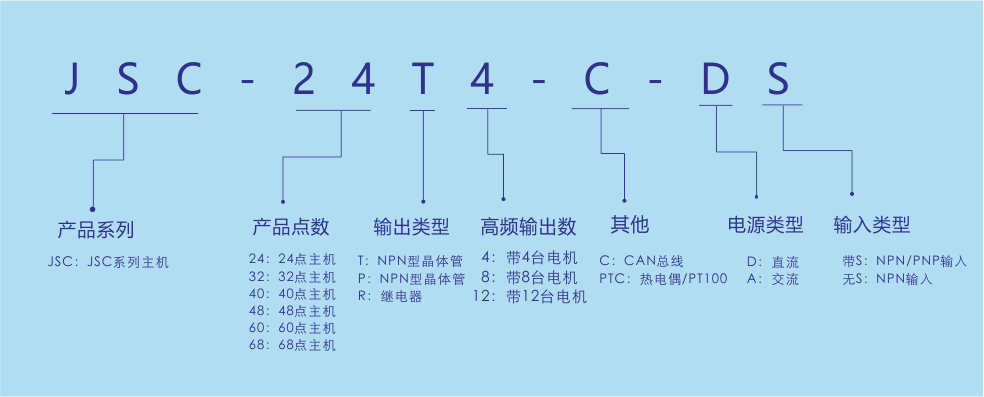

命名规则

性能特点

  • M 点为 M0-M19999,D 为 D0-D29999,掉电保持范围跟 JS 一样。
  • 全系列同一个固件,全系列支持 C 语言。
  • 处理速度同比 JS 系列提升 50%。
  • U 盘兼容性更高,可识别 USB2.0、USB3.0 的 U 盘。
  • 固件支持在通电状态下更新

产品接线

产品尺寸





型号一览



型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JSC-24T3-C-D 24点 12(9) 12(3) NPN NPN 16个 256/256 / RS232/RS485/CANopen 3 200K 默认100khz,最高200khz CAN 16 30K 支持 DC24V
JSC-24T3-C-A 24点 12(9) 12(3) NPN NPN 16个 256/256 / RS232/RS485/CANopen 3 200K 默认100khz,最高200khz CAN 16 30K 支持 AC100V-240V
JSC-24T6-D 24点 12(9) 12(6) NPN NPN 16个 256/256 / RS232/RS485/USB 6 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JSC-24T6-A 24点 12(9) 12(6) NPN NPN 16个 256/256 / RS232/RS485/USB 6 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
JSC-24T6-DS 24点 12(9) 12(6) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 6 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JSC-24T6-AS 24点 12(9) 12(6) NPN/PNP NPN 16个 256/256 / RS232/RS485/USB 6 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V
