JH2M运动控制型60点主机

程序容量:60k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展:HE 系列

所属分类:

小型PLC

JH2M系列

60点


相关产品


JH2M运动控制型16点主机

JH2M运动控制型16点主机

程序容量:60k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2/USB/ EtherCAT
可搭配扩展:HE 系列

查看更多

JH2M运动控制型24点主机

JH2M运动控制型24点主机

程序容量:60k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2/USB/ EtherCAT
可搭配扩展:HE 系列

查看更多

JH2M运动控制型32点主机

JH2M运动控制型32点主机

程序容量:60k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2/ USB/Ethernet/EtherCAT
可搭配扩展:HE 系列

查看更多

JH2M运动控制型40点主机

JH2M运动控制型40点主机

程序容量:60k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485*2/USB/Ethernet/EtherCAT
可搭配扩展:HE 系列

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JH2M-60T12-E-D
60 点总线型运动控制主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 12 轴,可 自由分配。
带电子凸轮,支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,DC24V 电源
对应产品贴纸型号为:JH2M-60T-E
JH2M-60T12-E-A
60 点总线型运动控制主机,36DI/24DO(NPN),8 点最大 200K 高速输入(X0-X7,4路 AB 相),8 点最大 200K 高速输出,驱动电机 8 轴,脉冲轴和总线轴共 12 轴,可自由分配。
带电子凸轮,支持 C 语言。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,AC100V-240V 电源
对应产品贴纸型号为:JH2M-60T-E
JH2M-60T32-E-D
60点主机,36DI(NPN)/24DO(NPN),其中:8点最大 200K 高速输入(X0-X7,4路AB相),8 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 8 轴,脉冲轴和总线轴共32轴,可自由分配。带电子凸轮,支持C语言,程序容量60K。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,2个BD板,左扩展接口可连接物联网模块或485 通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,DC24V电源

对应产品贴纸型号为:JH2M-60T-E
JH2M-60T32-E-A
60点主机,36DI(NPN)/24DO(NPN),其中:8点最大 200K 高速输入(X0-X7,4路AB相),8 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机 8 轴,脉冲轴和总线轴共32轴,可自由分配。带电子凸轮,支持C语言,程序容量60K。
通讯接口:RS232/RS485*2/USB/Ethernet/EtherCAT,2个BD板,左扩展接口可连接物联网模块或485 通讯模块,右侧可接16个扩展模块(连主机最大数字量输入/输出为256/256),有万年历,AC100V-240V 电源

对应产品贴纸型号为:JH2M-60T-E

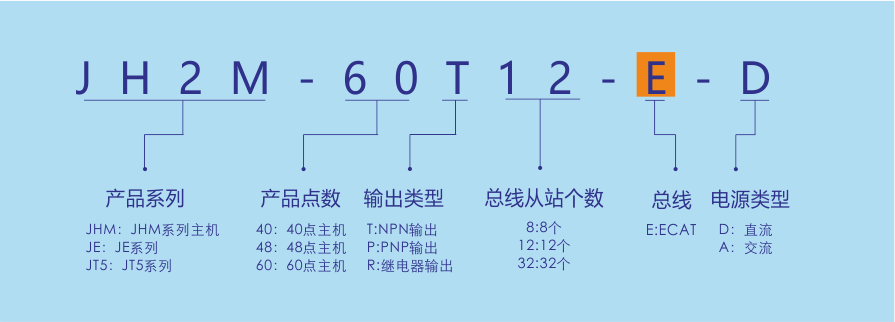

命名规则

性能特点

  • 可扩展到256个隔离输入/输出口。
  • 先进的掉电保存技术,程序永久保存。
  • 脉冲控制方式:可驱动多达12轴步进/伺服电机。
  • 程序加密处理,可设置是否上传,保护用户的知识产权。
  • 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。
  • 采用RS232、RS485双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。

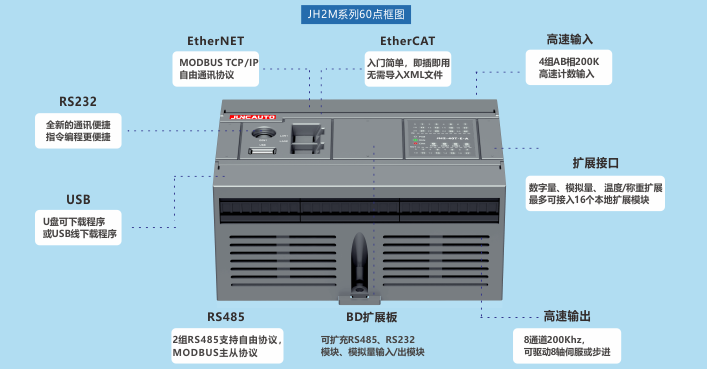

系统框图

产品接线

产品尺寸

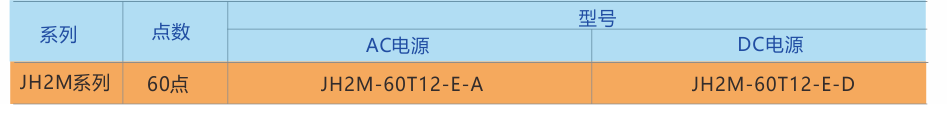

型号一览

电子凸轮PLC带示波器功能



运动控制功能







典型应用





文件名称

文件大小

发布时间

预览/下载

JUNCAUTO编程手册基础指令篇V1.9 Build.pdf

2022-04-20

选型手册 2023产品目录表

2023-07-30

系统寄存器.xlsx

2022-04-20

军创组态编辑软件使用手册 .pdf

2022-04-20

手册彩页:2023 JUNCAUTO军创产品选型手册V14

2023-07-30
