JT紧凑型14点主机

程序容量:16k程序区
输入电源:DC24V
通讯口:RS485/RS232
可搭配扩展:TE系列

所属分类:

小型PLC

JT紧凑系列

14点


相关产品


JT紧凑型16点主机

JT紧凑型16点主机

程序容量:16k程序区
输入电源:DC24V
通讯口:RS485/RS232
可搭配扩展:TE系列

查看更多

JT紧凑型32点主机

JT紧凑型32点主机

程序容量:30k程序区
输入电源:DC24V
通讯口:RS485/RS232/USB/ Ethernet*2(交换机功能)
可搭配扩展:TE系列

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JT-14T
14 点主机,8DI/6DO(NPN 晶体管),4 点 50k 高速输入(X0-X3)/4 点 10k 高速输入,1 点 200K 高速输出。
通讯口:RS485/RS232,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256)。
JT-14T2
14 点主机,8DI/6DO(NPN 晶体管),4 点 50k 高速输入(X0-X3)/4 点 10k 高速输入,1 点 200K 高速输出。
通讯口:RS485*2/RS232,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256)。
JT-14TP
14 点主机,8DI(NPN/PNP)/6DO(NPN 晶体管),4 点 50k 高速输入(X0-X3)/4 点 10k高速输入, 1 点 200K 高速输出。不支持 C 语言。
通讯口:RS485/RS232,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256)
JT-14TP2
14 点主机,8DI(NPN/PNP)/6DO(NPN 晶体管),4 点 50k 高速输入(X0-X3)/4 点 10k高速输入, 1 点 200K 高速输出。不支持 C 语言。
通讯口:RS485*2/RS232,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256)。
JT2-14T
14 点主机,8DI/6DO(NPN 晶体管),2 点 200k 高速输入(X0-X1)/2 点 50k 高速输入,1 点 200K 高速输出。
通讯口:RS485/RS232,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256)。
JT-14R
14 点主机,8DI/6DO(继电器),4 点 50k 高速输入(X0-X3)/4 点 10k 高速输入。
通讯口:RS485/RS232,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256)。

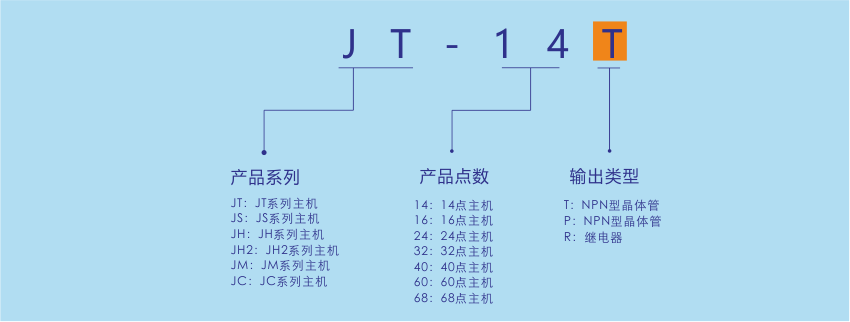

命名规则

性能特点

  • 支持高速脉冲输入点数:4点
  • 先进的掉电保存技术,程序永久保存
  • 可扩展到256个隔离输入/输出口
  • 通讯接口:RS232、RS485

产品接线

产品尺寸



技术参数

型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JT-14T 14点 8(8) 6(1) NPN NPN 16个 256/256 / RS485/RS232 / 50K 100K 不支持 / 16K 不支持 DC24V
JT-14T-S 14点 8(8) 6(1) NPN/PNP NPN 16个 256/256 / RS485/RS232 / 50K 100K 不支持 / 16K 不支持 DC24V
JT-14TP 14点 8(8) 6(1) NPN/PNP PNP 16个 256/256 / RS485/RS232 / 50K 100K 不支持 / 16K 不支持 DC24V
JT-14T2 14点 8(8) 6(1) NPN NPN 16个 256/256 / RS485*2/RS232 / 50K 100K 不支持 / 16K 不支持 DC24V
JT-14TP2 14点 8(8) 6(1) NPN/PNP PNP 16个 256/256 / RS485*2/RS232 / 50K 100K 不支持 / 16K 不支持 DC24V
JT2-14T 14点 8(4) 6(1) NPN NPN 16个 256/256 / RS485/RS232 / 200K 100K 不支持 / 16K 不支持 DC24V
JT-14R 14点 8(8) 6(-) NPN 继电器 16个 256/256 / RS485/RS232 / 50K / 不支持 / 16K 不支持 DC24V

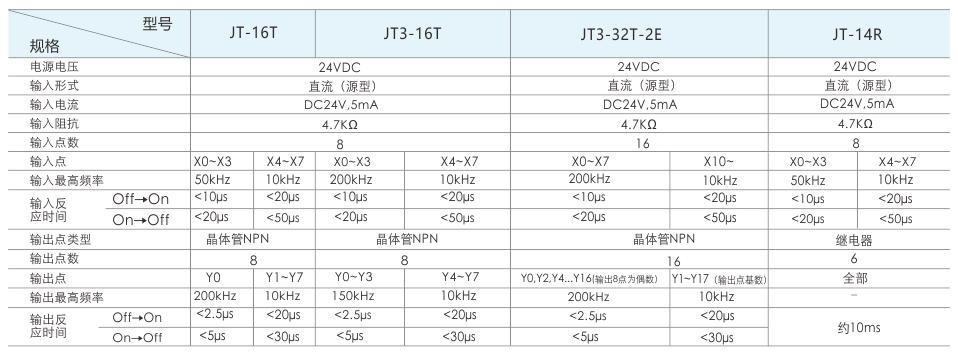

电气规格







文件名称

文件大小

发布时间

预览/下载

JUNCAUTO编程手册基础指令篇V1.12 Build.pdf

2022-04-20

选型手册 2023产品目录表

2023-07-30

系统寄存器.xlsx

2022-04-20

军创组态编辑软件使用手册 .pdf

2022-04-20

手册彩页:2023 JUNCAUTO军创产品选型手册V14

2023-07-30
