JM运动控制型40点主机

程序容量:30k程序区
输入电源:AC100V-240V/DC24V
通讯口:RS232/RS485/USB

所属分类:

小型PLC

JM系列

40点


相关产品


JM运动控制型32点主机

JM运动控制型32点主机

驱动电机:4~8轴
电子凸轮:支持
程序容量:30k程序区
C语言:支持
通讯口:RS232/RS485/USB
可搭配扩展:SE、CE系列,可接16个

查看更多

JM运动控制型60点主机

JM运动控制型60点主机

程序容量:30k程序区
输入电源:AC100V-240V/DC24V
通讯口:RS232/RS485/USB

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JM-40T4-D
40 点标准型运动控制主机,24DI/16DO(NPN),6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 台,带电子凸轮。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JM-40T4-A
40 点标准型运动控制主机,24DI/16DO(NPN),6 点最大 200K 高速输入(X0-X5,3 路 AB 相),4 点最大 200K 高速输出,驱动电机 4 台,带电子凸轮。
通讯接口:RS232/RS485/USB,左扩展接口可连接物联网模块或 485 通讯模块,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),AC100V-240V电源

命名规则

性能特点

  • 可扩展到256个隔离输入/输出口。
  • 先进的掉电保存技术,程序永久保存。
  • 脉冲控制方式:可驱动多达12轴步进/伺服电机。
  • 程序加密处理,可设置是否上传,保护用户的知识产权。
  • 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。
  • 采用RS232、RS485双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。



产品接线

产品尺寸

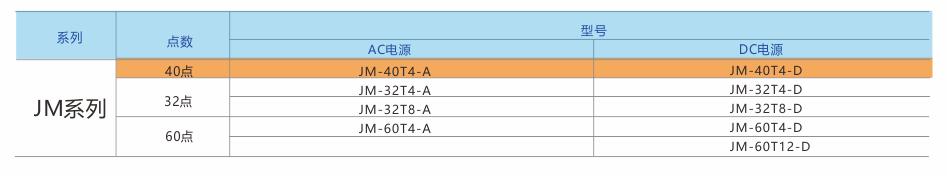

型号一览

型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JM-40T4-D 40点 24(6) 16(4) NPN NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 DC24V
JM-40T4-A 40点 24(6) 16(4) NPN NPN 16个 256/256 / RS232/RS485/USB 4 200K 默认100khz,最高200khz 不支持 / 30K 支持 AC100V-240V

电子凸轮PLC带示波器功能



运动控制功能





典型应用



文件名称

文件大小

发布时间

预览/下载

CAD图:JS或M系列.7z

2022-04-20

JUNCAUTO编程手册基础指令篇V1.12 Build.pdf

2022-04-20

选型手册 2023产品目录表

2023-07-30

系统寄存器.xlsx

2022-04-20

军创组态编辑软件使用手册 .pdf

2022-04-20

手册彩页:2023 JUNCAUTO军创产品选型手册V14

2023-07-30
