JS标准型16点主机

程序容量:16K程序区
输入电源:DC24V
通讯口:RS232/RS485
可搭配扩展:SE、CE系列

所属分类:

小型PLC

JS标准系列

16点


相关产品


JS标准型14点主机

JS标准型14点主机

程序容量:16K程序区
输入电源:DC24V
通讯口:RS232/RS485
可搭配扩展:SE、CE系列

查看更多

JS标准型24点主机

JS标准型24点主机

程序容量:16K程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485/USB
可搭配扩展:SE、CE系列

查看更多

JS标准型32点主机

JS标准型32点主机

程序容量:16K-30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/RS485/USB
可搭配扩展:SE、CE系列

查看更多

JS标准型40点主机

JS标准型40点主机

程序容量:30k程序区
输入电源:DC24V/AC100V-240V
通讯口:RS232/Open CAN(带 16 个 CAN 伺服或步进)/RS485/USB
可搭配扩展:SE、CE系列

查看更多

富文本1

富文本2

富文本3

富文本4

产品描述

规格参数

相关资料

产品功能

型号 功能
JS-16R-D
16 点主机,8DI/8DO,4 点最大 50k 高速输入(X0-X3)/4 点 10k 高速输入,8 点继电器输出。
通讯接口:RS232,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JS-16T-D
16 点主机,8DI/8DO,4 点最大 50k 高速输入(X0-X3)/4 点 10k 高速输入,4 点 10K高速输出,NPN 输出。
通讯接口:RS232/RS485,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JS-16P-DS
16 点主机,8DI(NPN/PNP)/8DO(PNP),其中:4 点(X0-X3)最大 50k 高速输入/4 点
10k 高速输入。不支持 C 语言,程序容量 16K。通讯接口:RS232/RS485,右侧可接
16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源。
JS2-16T1-D
16 点主机,8DI/8DO,2 点最大 200k 高速输入(X0-X1,1 路 AB 相),1 点最大 200K高速输出,其余点最大 10K 高速输出,NPN 输出。
通讯接口:RS232,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为 256/256),DC24V 电源
JS-1006T2-D 16 点主机,10DI(NPN)/06DO(NPN),其中:2 点最大 200k 高速输出(出厂默认最高频率为 100k),驱动电机2 台。不支持 C语言,程序容量16K。D 寄存器掉电保存区为 D500-D999。
通讯接口:RS232/RS485/USB,右侧可接16 个扩展模块(连主机最大数字量输入/输出为256/256),无万年历,DC24V 电源。
JS-16T-DS 16点主机,8DI(NPN/PNP)/8DO(NPN),其中:4点(X0-X3)最大50k高速输入/4点10k高速输入。不支持C语言,程序容量16K。D 寄存器掉电保存区为D500-D999。
通讯接口:RS232/RS485,右侧可接 16个扩展模块(连主机最大数字量输入/输出为256/256),DC24V 电源。

JS-16T1-DS 16点主机,8DI(NPN/PNP)/8DO(NPN),其中:2点最大200k 高速输入(X0-X1,1路AB相),1点最大 200k高速输出(出厂默认最高频率为 100k),驱动电机 1台。不支持C语言,程序容量16K。D 寄存器掉电保存区为D500-D999。
通讯接口:RS232,右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),DC24V 电源。
JS-16R-DS 16点主机,8DI(NPN/PNP)/8DO(继电器输出),其中:4点(X0-X3)最大50k高速输入/4点最大 10k 高速输入。不支持C语言,程序容量16K。D 寄存器掉电保存 区为D500-D999。
通讯接口:RS232。右侧可接 16 个扩展模块(连主机最大数字量输入/输出为256/256),DC24V 电源。

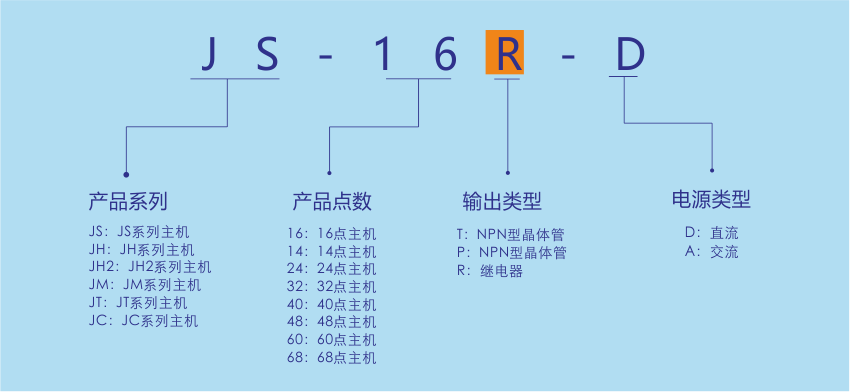

命名规则

性能特点

  • 脉冲控制方式:可驱动多达12轴步进/伺服电机。
  • 支持单相高速计数多达12路,差分高速计数输入多达6路:最大频率200khz。
  • 带以太网功能,支持在线监控,下载程序,支持MODBUS TCP/IP通讯,自由协议通讯。
  • 采用RS232、RS485双通讯口,均可实现HMI或PC通讯,兼容MODBUS ASCII、MODBUS RTU通讯协议。
  • 先进的掉电保存技术,程序永久保存。
  • 可扩展到256个隔离输入/输出口。
  • 程序加密处理,可选择是否上传,保护用户的知识产权。
  • 可通过插U盘下载程序或使用双头USB线下载和监控程序,通讯速度更快,下载速率可达12Mbps。

产品接线

产品尺寸

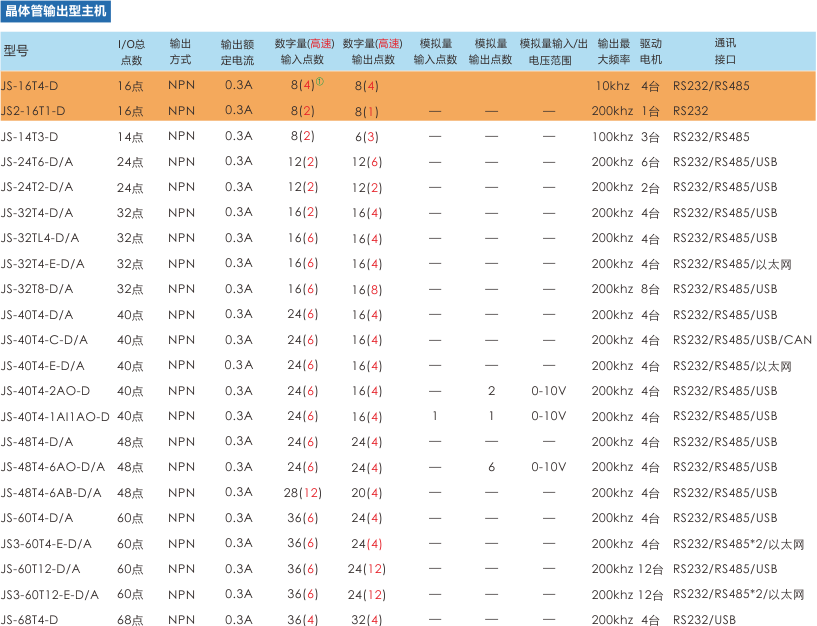

型号一览



型号 总点数 输入点数
高速点数
输出点数
高速点数
输入方式 输出方式 右扩展 最大数字量输入/输出点数 BD板 通讯口 脉冲轴数量 高速输入最大频率 高速输出最大频率 EtherCAT总线功能 总线轴数 程序容量 是否支持C语言 供电
JS-16R-D 16点 8(8) 8(-) NPN 继电器 16个 256/256 / RS232 / 50K / 不支持 / 16K 不支持 DC24V
JS-16T-D 16点 8(8) 8(-) NPN NPN 16个 256/256 / RS232/RS485 / 50K / 不支持 / 16K 不支持 DC24V
JS2-16T1-D 16点 8(2) 8(1) NPN NPN 16个 256/256 / RS232 1 200K 默认100khz,最高200khz 不支持 / 16K 不支持 DC24V
JS-16T-DS 16点 8(8) 8(-) NPN/PNP NPN 16个 256/256 / RS232/RS485 / 50K / 不支持 / 16K 不支持 DC24V
JS-16T1-DS 16点 8(2) 8(1) NPN/PNP NPN 16个 256/256 / RS232 1 200K 默认100khz,最高200khz 不支持 / 16K 不支持 DC24V
JS-16R-DS 16点 8(8) 8(-) NPN/PNP 继电器 16个 256/256 / RS232 / 50K / 不支持 / 16K 不支持 DC24V
JS-14R-DS 14点 8(8) 6(-) NPN/PNP 继电器 16个 256/256 / RS232/RS485 / 20K / 不支持 / 16K 不支持 DC24V
JS-14R3-DS 14点 8(8) 6(-) NPN/PNP 继电器 16个 256/256 / RS232*2/RS485 / 20K / 不支持 / 16K 不支持 DC24V
